构网与跟网谁在踩刹车：混合逆变器电网的暂态稳定判据，与一台欠阻尼构网机的连锁效应

过去两年，构网型（GFM）技术完成了从示范到标准的跨越：两项构网型国家标准已获批发布并将在未来数月内陆续实施，"十五五"规划明确加大构网型技术应用。但在工程现场，一个无法回避的事实是：未来很多年的电网，都是混合电网——以锁相环跟踪电网的跟网型（GFL）逆变器与自主建立电压的构网型（GFM）逆变器将长期共存在同一片网络上。混合系统的暂态稳定性，恰恰是两类控制器动态交互最复杂、既有分析工具最力不从心的地带。

2026 年 9 月 6 日提交 arXiv 的这篇论文，正面处理了这个难题：作者为混合 GFM-GFL 系统推导了一个局部能量函数，不再回避两类逆变器之间的耦合阻尼效应，而是在保证耗散性质的小区域内对其严格处理，由此给出可快速计算的关键能量与稳定性指标，并系统证明了一个对工程颇具冲击力的结论——阻尼不足的构网逆变器会通过逆变器间耦合，反过来削弱跟网逆变器的阻尼性能。本文基于论文原文，逐层拆解它的建模、构造、判据与边界，再延伸到工程推演与产业含义。

一、导读：为什么"混合"是暂态稳定的新难题

暂态稳定研究的问题是老的：大扰动（短路、切机、大功率突变）之后，各同步单元能否回到一个可接受的运行点，而不是相互甩开。经典解法围绕同步机的转子运动方程与等面积准则展开，能量函数方法是其解析分支——把系统的动能与势能写成一个标量函数，证明故障清除后能量沿轨迹衰减，且故障清除时刻的能量低于不稳定平衡点处的临界能量，则系统稳定。

逆变器接管电力系统后，这套方法遇到了三重困难。第一，GFL 与 GFM 的控制结构根本不同：GFL 用锁相环测量电网相位、以电流源方式注入功率，本身没有惯量的概念；GFM 用功率同步环（虚拟同步机 VSG 或带滤波的下垂控制）自主建立内电势，行为像一台软件定义的同步机。两类动态耦合在同一网络上，状态变量互相牵扯。第二，传统能量函数要求耗散性质在全状态空间逐点成立，而 GFL-GFL 耦合项会在网络转移阻抗中引入难以全局处理的有损项，让全局能量函数的构造卡壳。第三，既有方法往往对耦合阻尼做简化——要么忽略，要么苛刻地要求两类逆变器的阻尼项分别均为负——前者失真，后者过度保守。

论文的切入点正是第三点：与其在全空间苛求耗散，不如只在平衡点周围的局部区域内保证能量衰减——这是"局部能量函数"框架的核心妥协，也是它能把 GFL 与 GFM 的联合阻尼用足的关键。由此建立的是拉格朗日稳定性（一致最终有界），再借助残余区域随轨迹收缩的论证，强化为工程意义上的渐近收敛。

二、系统建模：n 台跟网、m 台构网与一台"无穷大"同步机

论文考虑的网络结构是混合系统的最小完备抽象：n 台 GFL 逆变器接于母线 1 至 n，m 台 GFM 逆变器接于母线 n+1 至 n+m，一台大惯量同步发电机接于母线 n+m+1——由于惯量远大于逆变器，被建模为角度固定的无穷大电压源，充当全系统的相位参考。此外还有 k 个内部无源母线（纯网络节点），通过 Kron 消去从导纳矩阵中约去：把导纳矩阵按边界母线与内部母线分块，在内部节点注入电流为零的条件下消去内部列，得到约化导纳矩阵。恒阻抗负荷的特性主要并入保留母线的自导纳。

假设体系服务于同一个目标：把逆变器的快内环从状态变量中剥离，只保留慢环动态。GFL 侧，锁相环带宽远低于电流内环，输出电流被钳在参考值上，逆变器表现为受控电流源；GFM 侧，功率同步环带宽比电压电流内环低一个数量级，端口电压被钳在参考值上，表现为受控电压源。这两条时间尺度分离假设是逆变器暂态分析的标准做法，也划定了方法的适用域——内环失稳、限流器动作这类快动态不在覆盖范围内（后文验证边界一节详述）。

在公共旋转坐标系下，以无穷大电源电压的相位为 x 轴，定义每台逆变器的功率角为自身相位与参考相位之差。接下来论文做了一件此前文献没有做透的事：把 GFL 电压方程与 GFM 电流方程从分块导纳矩阵中显式解出，让两类逆变器之间的耦合以相对角的形式完整浮出水面——GFL 与 GFL 之间、GFL 与 GFM 之间、GFM 与 GFM 之间、GFM 与 GFL 之间，四类相对角各自的耦合系数被逐一写出。

三、两条控制链：PLL 电流源与 VSG 电压源

把两类逆变器的动态方程并排放置，结构上的对偶一目了然。GFL 的锁相环通过把端电压 q 轴分量调节到零来实现同步，其摇摆方程由 PLL 的比例与积分增益驱动；GFM 的 VSG 则直接复刻同步机摇摆方程——功率参考与实际输出之差除以虚拟惯量 J，再减去阻尼系数 D 乘以角频率偏差。论文还证明了一个让结论不失一般性的细节：带低通滤波的下垂控制，在参数满足特定映射关系时与 VSG 数学等价，因此全文以 VSG 框架展开并不损失对下垂系设备的覆盖。

三重不对称里埋着全文最重要的伏笔。GFM 的阻尼是设计出来的常数：设定多少就是多少，够不够取决于参数整定。GFL 的等效阻尼却是涌现出来的：它由网络转移阻抗与功角的实时组合决定，符号都保证不了。而耦合的方向性——GFL 的频率方程显式依赖 GFM 的频率偏差，反过来却不成立——意味着 GFM 侧的阻尼状态会单向地渗入 GFL 的动态。一台阻尼不足的构网机会发生什么，答案已经藏在这组方程的结构里。

四、局部能量函数：为什么"局部"是关键妥协

能量函数方法的经典形态要求能量沿轨迹单调不增，且在全状态空间成立。论文指出，对混合系统这个要求过苛：GFL-GFL 耦合在网络转移阻抗中产生的含余弦项的有损贡献，使全局能量函数难以闭合构造。作者的解法是把要求降为局部：只在一个围绕稳定平衡点的有界区域内、且频率偏差范数超过某半径 r 的部分保证能量严格衰减。区域之外能量不增、区域之内半径随轨迹收敛而收缩——两个条件叠加，最终有界性被强化为对平衡点的渐近收敛，暂态稳定的工程判定由此成立。

论文还专门区分了能量函数与李雅普诺夫函数：前者从运动方程的第一积分结构化导出，保留动能加势能的物理图景，并可直接访问不稳定平衡点处的能量特征；后者是纯数学构造，不携带这层物理结构。保留物理结构的价值在后文关键能量的计算中体现得非常直接——临界能量就是在不稳定平衡点处"读出"的能量高度。

势能构造里最见功力的是移位角变量。GFL-GFL 耦合项中含余弦的部分正是全局方法卡壳的元凶，作者为它专门定义了相对于平衡点平移的角变量，使这部分势能可以显式写出、并在后续推导中被严格处理——不是忽略，不是假设它为正，而是收编进能量账本。这个细节决定了整个方法的成色：对耦合效应的处理从"绕开"变成了"记账"。

五、阻尼的联合利用：惩罚项与稳定半径

对能量函数沿系统轨迹求导，得到的是衰减项与耗散项的角逐：恢复力配对相消后，剩下频率向量与若干阻尼矩阵的二次型。GFM 侧的耗散项在高压网 X 远大于 R 的假设下可忽略——这个简化固有地让方法偏保守；GFL 侧的残余项却不可忽略，因为 GFL 控制的是电流而非电压，无力抑制网络电阻引入的耗散，它以一个由 GFL-GFL 转移阻抗与功角偏差构成的残余向量进入方程。

本文与既有方法的分水岭在此出现：既有的混合系统能量函数方法要求 GFM 与 GFL 的阻尼项分别均为负，等价于把两类逆变器当成互不相干的耗散器。论文则对 GFM 频率向量做最大化处理——在 D 为正定的条件下求出最不利频率组合——把两类阻尼联合纳入同一个条件。最大化后浮出一个对称矩阵 Q，其结构浓缩了混合系统的阻尼政治学：负号一侧是 GFL 自阻尼的贡献，减号一侧是一个正比于 D 逆的惩罚项。

这条曲线的工程解读比它的数学形式更重要。GFM 阻尼充裕时，净阻尼裕度稳健为正，稳定半径被压得很小，衰减区域几乎覆盖整个分析区域——能量判据接近"全知的"时域仿真。GFM 阻尼逐步调低，惩罚项按倒数放大，半径先是温和爬升，随后陡然起飞；在裕度耗尽的临界区，方法明确承认失效，此时只能退回逐步的电磁暂态仿真。换句话说，这个判据自带失效声明：它知道自己在哪一类系统里可信、在哪一类系统里必须让位——比一个伪装成万能的判据诚实得多。

六、关键能量与稳定指数：从能量高度到比例判据

判据的落地形态是两个标量。第一个是关键能量：取不稳定平衡点处的能量与分析区域边界上的最低能量两者中的较小值——这是经典的最近不稳定平衡点方法在局部能量函数框架下的自然扩展。作者论证，在 GFM 虚拟阻尼把区域边界向外推的通常条件下，不稳定平衡点的能量是主导约束；选择最近而非控制不稳定平衡点，是为高阶混合系统的计算可处理性付出的有意保守。

第二个是稳定性指标：关键能量与故障清除时刻系统能量之差，再除以关键能量。指标为正，意味着故障清除后轨迹带着的能量低于失稳门槛，且已进入衰减保证区——这是暂态稳定的快速充分性证书；指标越接近零，系统越贴着稳定边界运行。与时域仿真需对每个故障场景逐一积分到判明结局不同，能量指标是一次性标量计算：先把故障中与故障后的能量函数算清，再做一个减法。速度换来的是充分而非必要——指标为负时系统未必失稳，只是这份证书拒发。

还剩最后一块逻辑拼图：局部框架给出的本是最终有界（拉格朗日稳定），理论上允许有界但不收敛的振荡。论文用收缩论证补上这一环——当各 GFL 功角趋向各自的平衡值时，残余向量范数趋于零，保证衰减的半径上界随之趋于零，符号不定的区域动态坍缩。于是最终有界被强化为渐近收敛，能量判据与工程意义上的暂态稳定完全对齐。

七、核心发现：一台欠阻尼构网机的连锁效应

把前五节的机制串起来，论文的核心发现可以画成一条传导链：构网逆变器阻尼参数调低，其逆阵范数增大，惩罚项按比例放大，净阻尼裕度的最小特征值被侵蚀，保证衰减的稳定半径扩大，有效衰减区域收缩——与此同时，通过 GFL 频率方程中显式的阻尼耦合通道，跟网逆变器的等效阻尼被构网侧的欠阻尼拉低。一台构网机的参数整定失误，由此不再只是它自己的问题，而是被网络耦合扩散成全体跟网邻居的稳定性问题。

这条链的产业版解读放在第八节；先记下它的技术结论：GFM 阻尼在合理运行范围内时，判据有效且半径受控；严重欠阻尼时，衰减区域收缩为分析区域的真子集，需要详细时域仿真接管。构网侧的阻尼投资因此具有公共品属性——它不只买自己的稳定，还买全体跟网邻居的阻尼下限。

值得把这个发现放到国内工程语境里掂量。国内构网型储能的并网测试目前聚焦单机性能：过载倍数、惯量响应时间、故障穿越能力，逐台验证、逐台发证。而论文揭示的机制说明，单机合格不等于系统健康——阻尼参数是全网耦合方程的输入，同一组参数在这片网架上是稳定器，换一片电气距离更近的网架就可能变成放大器。随着构网装机在弱电网区域连片部署，"参数整定从单机视角转向断面视角"正在从学术提醒变成工程刚需，这正是这类解析判据的用武之地。

八、验证边界：在哪里可信，在哪里让位

按论文原文的陈述，方法的验证平台是改造后的 IEEE 14 节点系统，接入混合 GFL 与 GFM 逆变器，数值仿真结果证明方法保守性较小。论文对自身边界的交代相当坦率，可归纳为五条。其一，保守性的三处来源：忽略 GFM 侧基于转移电导的耗散项、恒阻抗负荷并入自导纳后丢弃的小电阻性耗散、以及取最近而非控制不稳定平衡点的能量——三处都朝安全侧偏。其二，电流限幅未覆盖：逆变器反复触及限流器引发的持续振荡不在能量函数论证范围内，作者明确列为后续方向。其三，时间尺度分离假设：PLL 远快于功率环、内环远快于外环的两条假设划定适用域。其四，严重欠阻尼情形退回时域仿真。其五，作者引述领域共识承认，有损电力系统局部解析能量函数的一般构造仍是开放问题，本文的关键能量定义是对该方向的一次探索而非终结。

对工程使用者，这份边界清单的价值不亚于方法本身：它把"何时可以用快判据、何时必须用慢仿真"的决策规则一并交付——阻尼参数健康、扰动不触及限流的常规场景，用能量指标做在线筛查；边界场景与指标为负的场景，留给电磁暂态仿真复核。快慢两级的分工，正是这套方法区别于纯仿真工具链的效率来源。

九、工程推演：从论文判据到调度台的三条路径

把方法放进工程语境，最直接的落点是在线暂态稳定筛查。现行调度侧的安全分析以静态安全校核与暂态稳定离线扫描表为主，对高比例逆变器电网的适应能力有限。能量指标的计算量级——构造能量函数、算出故障清除时刻的能量、与预先标定的关键能量做一次除法——适合嵌入在线安全评估的滚动计算：对重点断面与重点故障集持续输出一个比例指标，指标逼近零时触发精细化仿真。这构成一个两级的稳定监视流水线：快判据管全景筛，慢仿真管精查。

第二条路径是构网参数整定。惩罚项机制给出了一个可计算的整定原则：阻尼参数的下限不是经验值，而是净阻尼裕度保持正定的约束——耦合越强的网架（电气距离近、转移阻抗大），构网阻尼需要留得越足。对同时运营跟网与构网资产的业主，这意味着并网测试中的阻尼参数不再只满足自身标准，还要通过全网耦合视角的校核；对调度机构，它指向把构网阻尼参数纳入在线参数管理与越限告警的可能。

第三条路径是规划配比。混合系统的稳定裕度同时依赖两类资产的比例与布局，能量框架天然适合做规划级敏感性：在给定网架下扫描构网容量占比与接入位置，输出关键能量与稳定指标的空间分布，为"哪里最需要构网"提供量化排序。相比逐一跑时域仿真的规划筛选，能量指标把每个方案的评估成本压低了一个量级——方案空间可以扫得更宽。

把三条路径的成本账并排列出，方法的价值量级就清楚了。在线筛查路径：能量指标的单次计算是标量代数运算，相对时域仿真的逐步积分，可将重点断面的扫描频率从离线的月度、周度提升到准实时；参数整定路径：以净阻尼裕度为约束的整定把并网测试后的参数复核从"专家经验加试凑"变成"带判据的求解"，缩短构网项目的并网周期；规划配比路径：单方案评估成本下降约一个量级后，同样算力预算下可扫描的方案数扩大一到两个数量级，规划者第一次有能力对构网布局做全局寻优而不是局部校验。三条路径共享同一套能量函数底座——工具一旦建成，边际应用成本极低，这也是学术方法转化成工业工具时最理想的成本结构。

十、行业分析四件套

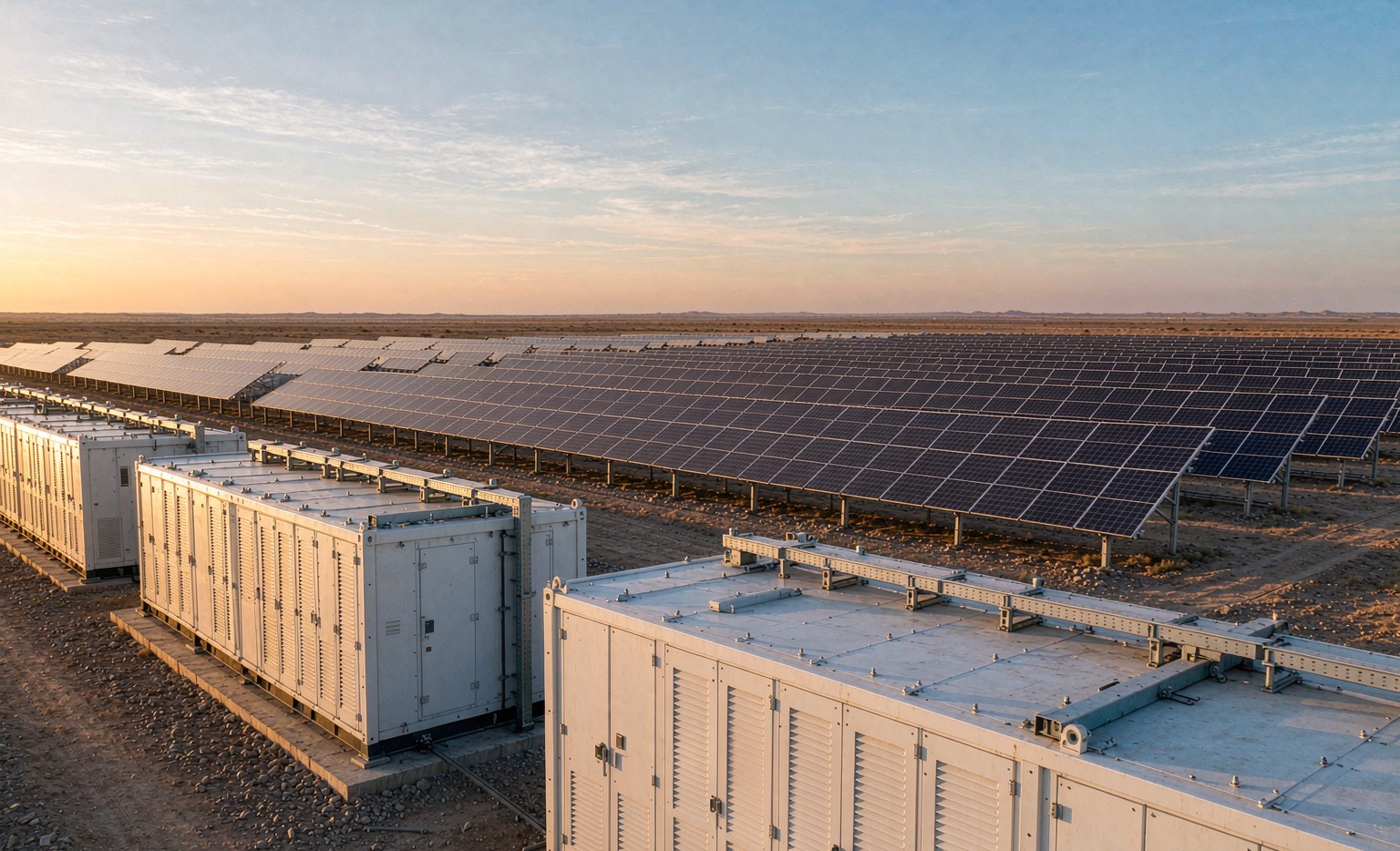

图 6 · 光伏基地中的储能变流器集装箱：跟网与构网混合部署的物理载体（NewdPower 绘制）

10.1 产业链价值链与利润池

这篇论文所处的产业坐标，是构网生态的价值分配层。上游是功率半导体（IGBT 与碳化硅器件）、控制芯片与仿真软件内核；中游是构网型 PCS 与储能系统集成、暂态稳定评估软件与调度技术支持系统；下游是电网公司、储能运营商与新能源场站。利润池的重心有两块：一块是构网溢价——构网型 PCS 相对跟网型的价格溢价据公开报道口径在百分之十到二十之间，溢价购买的是惯量支撑、故障穿越与黑启动能力；另一块是软件与服务——随着构网装机占比上升，参数整定、并网性能评估、稳定分析工具的合同价值将快于硬件增长。这篇论文代表的能力（快速定量稳定判据）正落在第二块利润池的供给端。

10.2 竞争格局量化（CR3/CR4）

分口径看集中度。构网型 PCS 口径：据行业研究机构 2026 年年中整理，头部厂商已完成构网产品换代，科华数能累计构网出货突破 8 吉瓦、全球落地项目超 400 个，阳光电源、华为数字能源、南瑞继保、上能电气等构成第一梯队，按公开出货数据估算 CR4 在五成以上。稳定分析软件口径：调度侧国产系统占主体，工程仿真工具市场由国外软件与国产平台并存，集中度高但国产替代在推进。需强调三个口径的所有权、计价单位与统计范围完全不同，任何跨口径的集中度加总都会失真。

10.3 市场规模测算与情景敏感性

以"十五五"规划的公开锚点做情景测算：规划提出全国新增可承担顶峰保供作用的电网侧独立新型储能约 8000 万千瓦。设构网型在其中占比保守 20%、中性 35%、乐观 50%，按 4 小时时长折算容量，得到"十五五"期间构网型独立储能的累计新增装机三档情景。

三档情景对应 64、112、160 吉瓦时的累计新增。敏感性上，结论对两个参数最敏感：构网占比每上调 5 个百分点，累计新增增加约 16 吉瓦时；折算时长每增加 1 小时，三档情景同比例放大约 25%。更重要的是下游联动：每吉瓦时构网装机背后，是参数整定、并网检测与稳定评估的服务需求——若中性情景兑现，"十五五"期间仅构网机组的并网性能评估与整定服务就是一个此前不存在的增量市场，而这类服务的定价权，取决于谁掌握快速定量的稳定判据工具。

10.4 价值链上游风险

上游风险集中在四处。一是功率器件供给：构网 PCS 对器件的电流裕量要求高于跟网（3 倍 10 秒级过载已成行业基准），高端 IGBT 与碳化硅的供给弹性决定了构网溢价的可持续性。二是仿真算力：时域电磁暂态仿真是稳定校核的兜底手段，大型电网的逐场景扫描成本高企——近期亦有研究尝试以主动学习框架用少量时域仿真逼近稳定边界、压缩逐场景扫描的算力开销，但这类工具的工程化成熟仍需时间。三是标准演进风险：两项构网型国标分别于 2026 年 11 月与 2027 年 2 月实施，过渡期内的参数口径切换可能造成存量项目整改成本。四是方法论替代风险：能量函数判据与数据驱动方法（神经网络李雅普诺夫、主动学习边界搜索）在同一个问题上赛跑，工程界最终采纳哪种范式尚无定论——这既是风险也是机会，取决于谁的判据先在真实网架上建立信任。

十一、边界与局限

本文解读基于论文 v1 版本（未经同行评审），结论以作者原文为准。方法层面有五条边界需要随行：第一，验证平台为改造的 IEEE 14 节点系统，规模与真实省级网架之间隔着电压等级、控制器多样性与量测噪声三重放大器，外推需谨慎；第二，电流限幅与内环失稳不在覆盖范围，而这些恰是实际工程中逆变器暂态问题的常见形态；第三，判据是充分而非必要的，指标为负不等于失稳，误报率与漏报率的工程权衡仍需现场数据校准；第四，无穷大电源假设隐含系统内存在足够强的一次调频锚点，对以构网为主、近乎无同步机的全逆变器电网，框架需重新推导；第五，临界能量取最近不稳定平衡点属有意保守，在关键断面上的精度损失可能影响告警阈值的整定。

十二、结论与观察指标

这篇论文的价值排序很清晰：第一不是那个能量函数，而是它对混合系统阻尼结构的解剖——GFM 阻尼是常数设计值、GFL 阻尼是涌现变量、耦合从构网侧单向渗入跟网侧，这三句话值得每一个做构网参数整定的工程师记住。第二才是局部能量函数作为载体对联合阻尼的利用，以及由此带来的快速定量判据。对产业而言，它预告了一个正在成形的工具市场：当构网装机从吉瓦级走向几十吉瓦级，稳定评估从离线扫描走向在线筛查，谁把这类判据做进调度台与并网工具链，谁就握住了构网生态里利润率最高的那一段。

后续观察四个指标：其一，两项构网型国标实施后，并网检测中阻尼参数的校核口径是否纳入耦合视角；其二，调度侧在线暂态稳定评估是否引入能量型快判据；其三，构网型独立储能在"十五五"新增装机中的实际占比走向（对照本文三档情景）；其四，数据驱动稳定分析工具与解析判据在工程招标中的份额消长。四个指标同频之处，就是混合电网稳定技术栈的成形速度。
