0.01Hz 分界线与 5Hz 振荡:构网型 E-STATCOM 如何支撑大规模 AI 数据中心接入

深度 · tech · 2026-10-03 · NewdPower 研究 · 阅读约 35 分钟 · 万字深度+行业分析
论文信息卡
题名:Grid-Forming E-STATCOMs for Stable Integration of Large-Scale Data Centers: Modeling and Control
作者:P. R. Bana、N. Zakkia、J. P. Hasler、C. Danielsson(Hitachi Energy,瑞典 / 美国)
版本:arXiv:2609.33553 [eess.SY],2026年9月27日提交
发表去向:CIGRE US National Committee,2026 Grid of the Future Symposium(美国弗吉尼亚州里士满;论文标注为 CIGRE US National Committee 2026 年会议)
篇幅:全文12页(含正文、图与参考文献),图9组,参考文献17条
关键词:AI 数据中心、E-STATCOM、构网型、功率控制器、次同步振荡、虚拟导纳
本文性质说明:以下内容基于该论文原文独立撰写,公式演算、参数推演与工程测算为本文作者依据论文公开数据所作,未参考任何第三方解读材料。

大规模 AI 数据中心(AIDC)接入电网带来的是一类此前没有被认真建模过的负荷。它不是传统意义上"功率随电压频率被动变化"的负荷,也不是"功率随机波动"的负荷,而是一个内部带有多重快速闭环控制的恒功率型负荷——UPS 整流器采用跟网型电流矢量控制,UPS 逆变器采用构网型下垂控制,电池变换器是双向 buck-boost,冷却系统的冷冻泵与风机全部由变频器驱动。这些控制环带宽从几赫兹到几百赫兹不等,彼此之间、以及与电网之间会发生耦合。

这篇论文要解决的问题可以概括成一句话:当一个数百兆瓦级、内部布满快速控制环的负荷,接入一个短路容量不足、本地电源稀少的弱网节点时,用什么装置、按什么参数设计,才能既保证电网侧的功率与电压品质,又保证数据中心自身的穿越能力。作者给出的答案是构网型增强型静止同步补偿器(GFM E-STATCOM),并配套了一套"功率-导纳"形式的线性化建模框架。

本文按八个层次展开:先把论文的方法论定位与传统 dq 阻抗法的差异讲清楚;再把从 Thevenin 等效到功率-导纳矩阵的推导过程完整演算一遍;然后拆开 E-STATCOM 的硬件构成与控制参数;接着逐段解释频域响应的四个区域划分与 0.01Hz 这条分界线的物理含义;之后复盘四组 EMT 仿真工况(次同步振荡、故障穿越、闪变、真实负荷曲线);再讨论论文专门列出的一节——AIDC 负荷波动对邻近同步发电机轴系扭振的累积性影响;然后做一个论文没有做但工程上必须做的推演——0.01Hz 截止频率对储能能量需求的定量约束;最后给出产业链利润池、竞争格局量化、三档情景测算与上游风险,并明确论文与本文推演各自的边界。

系统拓扑:AIDC 经输电走廊并网,E-STATCOM 并联于 PCC 机制框图。按论文 Figure 1 / Figure 2 的 Thevenin 等效结构绘制(NewdPower 绘制) 电网侧等效 u_g · R_g + sL_g PCC AIDC 等效 u_d · R_d + sL_d 输电走廊 i_gd GFM E-STATCOM 受控电压源 + 等效阻抗 R_v = X_v = 0.2 p.u. 并联接入,提供快速有功与无功支撑 等效接口导纳:Y_t(s) = 1 / (R_t + sL_t) = g_t(s) + j b_t(s),其中 R_t = R_g + R_d,L_t = L_g + L_d 支路电流:i_gd(s) = Y_t(s) · (u_g − u_d) 口径:PCC 为公共连接点(Point of Common Coupling),即并网点。论文将电网与数据中心均等效为电压源经接口阻抗互联,E-STATCOM 作为受控电压源并入 PCC(式1至式3)
图 1 · AIDC 接入系统的 Thevenin 等效与 E-STATCOM 并联拓扑(NewdPower 绘制)

一、方法论定位:为什么用功率-导纳而不是 dq 阻抗

分析变流器并网系统的稳定性,最通行的工具是 dq 域阻抗法——把电网和变流器分别建模为 dq 坐标系下的阻抗矩阵,再用广义奈奎斯特判据判断互联系统的稳定性。这套方法在风电场、光伏电站并网的次/超同步振荡分析中被大量使用,也是最容易被电网企业接受的标准化方法。

论文选择了一条不同的路径,理由在原文的引言部分写得很直接:传统功率-导纳形式表达的是有功功率对频率或相角扰动的响应,这对分析发电机组和频率支撑机制是合适的;但大型数据中心的主要身份是可控负荷,其主导扰动是功率需求的变化,而不是频率或相角的变化。因此论文把传递特性的自变量换成数据中心功率指令的变化,因变量是电网侧有功功率的响应。

这个替换带来三个实际好处。第一,它直接回答工程上真正关心的问题——负荷侧的功率波动有多少传递到了上游电网,而不是频率扰动如何传播。第二,它让"补偿装置吸收了多少"这件事变得可以直接读数,因为补偿装置的输出与负荷扰动是同一个量纲、同一条通路上的分流。第三,它便于子系统聚合,负荷、补偿装置、电网三者的模型可以在同一个功率-导纳框架下叠加,不需要在不同坐标系之间来回变换。

需要澄清一个容易混淆的地方:功率-导纳法与 dq 阻抗法不是对立的,它们是同一物理系统的两种输入-输出选择。dq 阻抗法选的是(电压扰动、电流响应),功率-导纳法选的是(功率扰动、功率响应)。前者更适合判断"会不会振荡",后者更适合回答"振荡有多少传出去了"以及"补偿装置该出多少力"。论文用它做的是后一件事。

二、从 Thevenin 等效到功率-导纳矩阵:完整演算

论文考虑的是一个数据中心在公共连接点(PCC)并网、经一条输电走廊供电、并在 PCC 并联一台 GFM E-STATCOM 的系统。为便于线性化,先把电网与数据中心各等效为一个电压源经接口阻抗互联。

第一步,定义等效接口导纳。电网侧电阻与电感为 R_g、L_g,数据中心侧为 R_d、L_d,则总串联参数为 R_t = R_g + R_d、L_t = L_g + L_d,于是:

Y_t(s) = 1 / (R_t + sL_t) = g_t(s) + j b_t(s)  (论文式 1)

第二步,写电压与相角。电网侧电压源 u_g = U_g·e^(jθ_g),数据中心侧受控电压 u_d = U_d·e^(jθ_d),相角差 δ_gd = θ_g − θ_d(论文式 2)。这里数据中心被表示为一个受控电压源而不是恒阻抗负荷,是全文最关键的一个建模选择——因为数据中心的接口本质是电力电子变换器,其行为由控制决定,而不是由无源元件决定。

第三步,支路电流 i_gd(s) = Y_t(s)·(u_g − u_d)(论文式 3)。

第四步,求电网侧注入的复功率。由 S_g = u_g · i_gd*,把式 3 代入并展开,可以直接得到论文式 4:

P_g = U_g² · g_t − U_g·U_d·(g_t·cos δ_gd + b_t·sin δ_gd)
Q_g = −U_g² · b_t − U_g·U_d·(g_t·sin δ_gd − b_t·cos δ_gd)  (论文式 4)

这一组式子可以自己做一次验证。取 S_g = U_g∠θ_g · [Y_t·(U_g∠θ_g − U_d∠θ_d)]*,令 Y_t* = g_t − j b_t,括号内共轭为 U_g∠(−θ_g) − U_d∠(−θ_d),乘开后实部为 g_t·U_g² − U_g·U_d·(g_t·cos δ_gd + b_t·sin δ_gd),虚部为 −b_t·U_g² + U_g·U_d·(b_t·cos δ_gd − g_t·sin δ_gd)。与论文式 4 逐项一致,其中 Q_g 的第二项 −U_g·U_d·(g_t·sin δ_gd − b_t·cos δ_gd) 展开即 +U_g·U_d·b_t·cos δ_gd − U_g·U_d·g_t·sin δ_gd,与推导结果相同。这一组式子是自洽的。

第五步,小信号线性化。对式 4 在运行点求偏导,可得(论文式 5):

∂P_g/∂δ_gd = U_g·U_d·(g_t·sin δ_gd − b_t·cos δ_gd)
∂P_g/∂U_d = −U_g·(g_t·cos δ_gd + b_t·sin δ_gd)
∂Q_g/∂δ_gd = −U_g·U_d·(g_t·cos δ_gd + b_t·sin δ_gd)
∂Q_g/∂U_d = U_g·(b_t·cos δ_gd − g_t·sin δ_gd)

第六步,代入特定运行点。取 U_g ≈ U_d ≈ U_0、δ_gd ≈ δ_0,并假设电网足够强(Δθ_g ≈ 0、ΔU_g ≈ 0),则可得到一个 2×2 的传递矩阵 G(s),把 [U_0·Δθ_d, ΔU_d] 映射到 [ΔP_g, ΔQ_g](论文式 6)。矩阵的四个元素由 U_0·b_t(s) 与 U_0·g_t(s) 按符号组合构成。

第七步,接入控制器。式 6 的输入矩阵在实际系统中由功率控制器与电压控制器产生。论文假设功率控制器为二阶、电压控制器为一阶,控制输入写作 Δθ_d = C_P,d(s)·(ΔP_ref,d − ΔP_d)、ΔU_d = C_V,d(s)·(ΔU_ref,d − ΔU_d) 的形式,即两个环节各自构成以参考值与实测值之差为输入的闭环,代入后得到闭环传递函数(论文式 8)。

这里出现了一个论文特别强调的问题:式 8 是在单一固定平衡点附近线性化得到的,而系统的谐振特性对运行点高度敏感。原文明确指出,若初始条件变化(U_g、U_d、δ_gd 偏离所取的运行点),谐振频率会发生移动,从而限制式 8 的适用范围。为此论文把初始运行角 δ_0 显式地引入矩阵元素,得到修正后的线性化导纳矩阵(论文式 9),其中四个系数 a_p(s)、a_pU(s)、a_q(s)、a_qU(s) 均含 U_0、δ_0 与 g_t、b_t 的组合。

这个修正是全文方法论上最有价值的一步。它意味着数据中心负荷不能用"一个运行点"来表征——负荷从 30% 爬到 100% 的过程中,系统的主导谐振模态会持续移动。原文给出的规律是:随着初始负荷增加,主导谐振向更低频率移动。对工程实践的直接含义是:只在一个负荷水平下做的稳定性评估,不能覆盖全负荷区间。

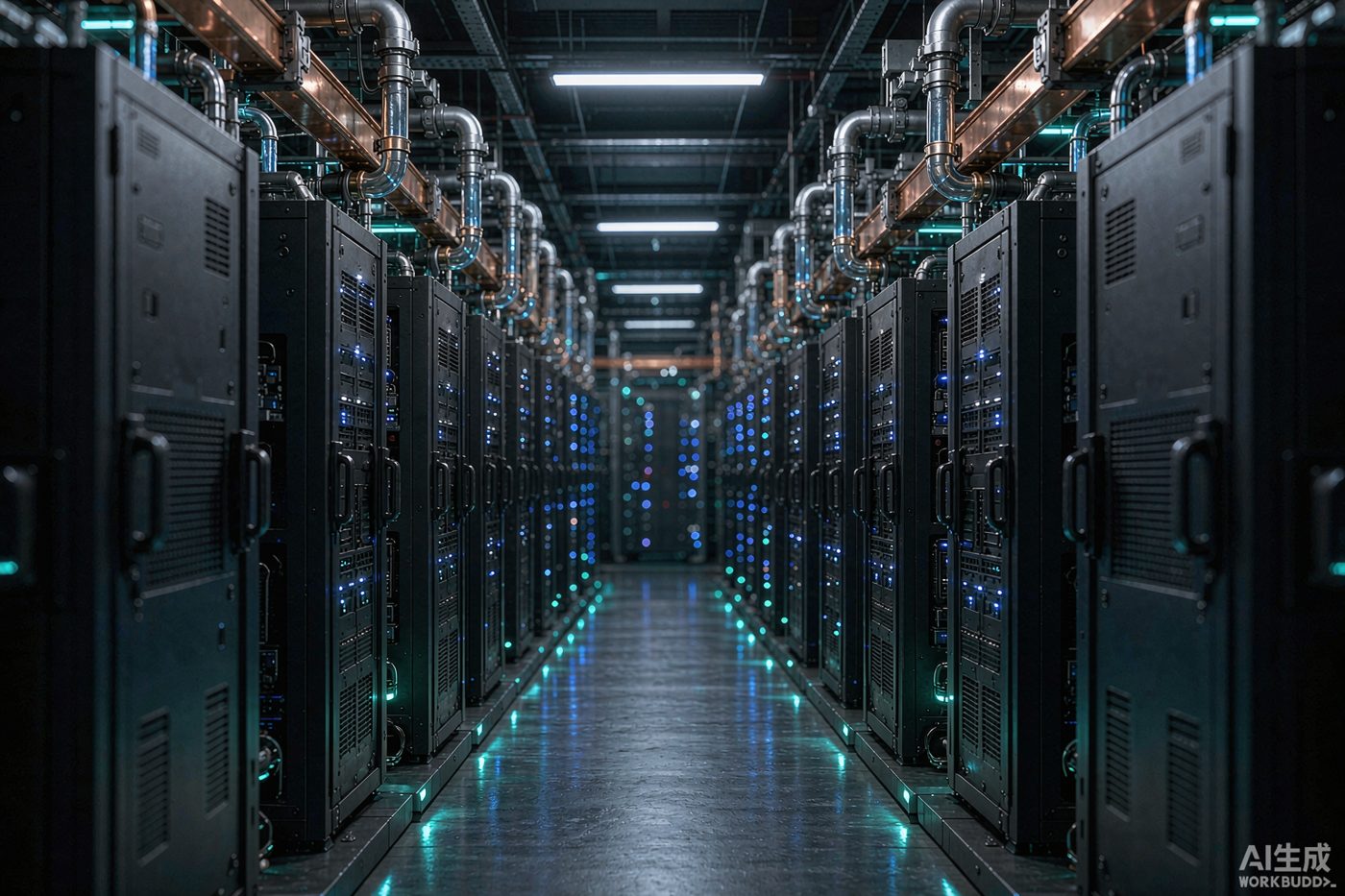

人工智能数据中心机房内部,成排服务器机柜与液冷管路
图 2 · AI 数据中心机房:内部 UPS、变频器与冷却系统构成多层快速控制环(NewdPower 绘制)

三、E-STATCOM 的硬件构成:MMC + 超级电容 + MACH

论文对 E-STATCOM 的界定很具体:它是一种电力电子变流器装置,由三个主要部分构成——模块化多电平换流器(MMC)、基于超级电容的储能、以及配备构网型控制的 MACH 控制系统。

这个三件套的组合需要解释一下。普通 STATCOM 只有 MMC 和控制系统,没有储能,因此只能发出或吸收无功功率,有功功率只能在直流侧电容的小范围内吞吐。所谓"增强型"(Enhanced)的核心,就是在直流侧接入了超级电容储能,使装置具备了秒级时间尺度上的有功吞吐能力。这一点对于补偿数据中心负荷波动是决定性的——负荷波动是有功波动,只有无功调节能力的装置无法平滑它。

为什么选超级电容而不是锂电池?论文没有明说,但从参数可以反推。负载平衡功能的截止频率设为 0.01 Hz,意味着被补偿的波动周期最长约 100 秒(详见后文第六节)。这是一个典型的秒级到分钟级、高功率密度、中等能量密度的应用场景,且要求频繁的浅充浅放与极长循环寿命——正好落在超级电容的技术优势区间。锂电池在这个功率倍率与循环频次下,寿命与经济性都不占优。

在建模上,论文把 E-STATCOM 表示为一个受控电压源串联等效阻抗,这与构网型变流器的电压源外特性是一致的。虚拟阻抗参数取 R_v = X_v = 0.2 p.u.。功率控制环配置惯量时间常数 H = 10 s、阻尼系数 0.7。电压控制器被有意设置为慢速。此外,GFM 控制中集成了一个负载平衡功能,其设计参照了电弧炉闪变治理中使用的同类方法。

参数项论文取值作用频段 / 说明
虚拟阻抗 R_v、X_v0.2 p.u.(两者相等)全频段活跃,高频段(区域 d)影响显著
惯量时间常数 H10 s功率同步环主导区(区域 c),提供阻尼
阻尼系数0.7配合惯量模拟共同塑造阻尼特性
负载平衡截止频率0.01 Hz低于此值不补偿,由电网或其他资产承担
电压控制器一阶,慢速整定避免与快速功率环相互干扰
能量额定取数据中心额定负荷对应量级论文声明不做最优容量研究,亦未做参数敏感性分析
未补偿系统 SSR 模态约 5 Hz接入后该模态被大幅阻尼
功率指令阶跃幅值0.5 p.u.时域响应的测试扰动

这张参数表需要配合一个提醒来读:论文给出的是一组特定取值,未附参数敏感性分析。这意味着不能把 R_v = X_v = 0.2 p.u. 当作通用推荐值,而应理解为"在这一组参数下方案有效"的证明。实际工程中的参数整定,仍需要针对具体接入点的短路容量与负荷特性重新计算。

E-STATCOM 控制结构:四个功能模块与硬件三层 机制框图。按论文第 3 节所述控制结构与参数绘制(NewdPower 绘制) 测量与指令输入 P_ref,d · P_g · Q_g · U_pcc 负载平衡器 截止频率 0.01 Hz GFM 功率同步环 H = 10 s · 阻尼 0.7 虚拟阻抗 VAC R_v = X_v = 0.2 p.u. 电压控制器 一阶 · 慢速整定 MACH 控制系统 构网型控制实现与协调 MMC 换流阀 模块化多电平 超级电容储能 提供秒级有功吞吐 输出 P_es / Q_es 注入 PCC 注:论文明确容量配置属项目级技术经济优化,本文聚焦动态行为与控制器设计
图 3 · E-STATCOM 控制结构与硬件三层:超级电容是"增强型"相对普通 STATCOM 的关键增量(NewdPower 绘制)

四、频域四区:0.01Hz 这条分界线意味着什么

论文把 E-STATCOM 接入后电网有功功率 P_g 对数据中心功率指令 P_ref,d 的频域响应,按主导控制作用划分为四个区域。这个划分是理解整套方案的钥匙。

区域 a:低于负载平衡截止频率 0.01 Hz。在这个频段,E-STATCOM 不主动补偿功率波动,P_g 的幅值响应与不装补偿装置时基本一致。原文的表述很清楚:这些低频波动必须由电网自身或邻近的其他资产(如电池储能或其他电源)来提供。这是一个重要的能力边界声明——E-STATCOM 不承担分钟级以上的能量型调节。

区域 b:从 0.01 Hz 开始,负载平衡控制器投入工作。E-STATCOM 开始补偿负荷波动,变流器表现出同步化或者说"刚度型"响应,向上游电网传播的扰动幅值被压低。

区域 c:功率同步环占据主导。E-STATCOM 的惯量模拟(H = 10 s)在此产生阻尼作用,在次同步谐振频率附近尤其明显。

区域 d:虚拟导纳(VAC)的影响越来越突出。原文特别指出,VAC 在整个频率范围内都是活跃的,只是在这一区域其影响才变得显著——它塑造变流器的阻抗特性,并对整体阻尼做出贡献。

四区叠加后的净效果是:未补偿系统在约 5 Hz 处存在一个明显的次同步谐振模态,E-STATCOM 接入 PCC 后该模态被大幅阻尼。时域上,对 P_ref,d 施加 0.5 p.u. 的阶跃,P_g 的振荡显著减小,响应更快且阻尼更好。

频域四区:从 0.01 Hz 截止频率到 VAC 主导的高频段 机制示意图。横轴为对数频率,112px/十倍频程;区域色块仅表示主导控制作用,不代表幅值(NewdPower 绘制) 区域 a 不补偿 由电网或其他 资产承担 区域 b 负载平衡器 同步化/刚度响应 区域 c 功率同步环主导 惯量 H=10s 阻尼 区域 d 虚拟导纳 VAC 塑造阻抗特性 0.01 Hz 负载平衡截止 0.25 Hz SIL 负荷扰动 5 Hz 未补偿 SSR 模态 16 Hz 轴系扭振模态 0.001 0.01 0.1 1 10 100 频率(Hz,对数坐标) 论文指出:随初始负荷增加,主导谐振向更低频率移动;取决于功率控制器设计,SSR 可能出现在 3~30 Hz 区间 该频段区间位于 E-STATCOM 的可阻尼范围内,这是方案成立的频率前提
图 4 · 频域四区划分与三个关键频率标记(NewdPower 绘制)

五、四组 EMT 验证工况的复盘

论文用软件在环(SIL)方式在 EMT 环境中验证了上述理论。系统包含详细电网模型、AIDC 负荷模型与详细 E-STATCOM 模型。AIDC 负荷模型基于 PNNL 发布的 PSCAD 通用 EMT 数据中心模型库构建,包含四类组件:IT 设备(带爬升/下降速率、动态功率范围与临界频率范围的详细负荷曲线);供电系统(高压转中压、中压转低压两台变压器;集中式双变换 UPS,整流器采用跟网型电流矢量控制、逆变器采用构网型下垂控制、电池变换器为双向 buck-boost,调制比由有功调节器与直流电压调节器共同控制);冷却系统(冷冻泵负荷与风机负荷,均建模为含变频器与逆变器的电力电子负荷);其他杂项按恒阻抗负荷处理。

工况一:次同步振荡阻尼。负荷功率控制器带宽整定在约 5 Hz,负荷扰动发生在 0.25 Hz。结果显示,负荷功率的变化激发出一个 5 Hz 的振荡模态。无补偿时,该振荡直接出现在并网点(POI)的电网功率上;接入 E-STATCOM 后,振荡分量大部分被补偿器吸收,电网侧看到的功率保持平滑,次同步振荡被阻尼掉。

工况二:故障穿越。在数据中心 POI 施加三相故障,造成深度电压跌落,超过欠电压保护动作门槛,导致 AIDC 从电网脱网并转移到本地备用电源。从电网角度看,这表现为一次大功率负荷骤失,其后果取决于网络强度,可能引发频率升高与连锁停运。论文引用了一份 NERC 事件报告作为现实佐证:一次输电故障后约 1500 MW 电压敏感负荷同时脱网,导致系统频率上升,需要运行人员介入控制电压偏移。这促使电力公司与输电系统运营商为大负荷(含数据中心)定义穿越要求,要求其在 POI 电压处于适用穿越包络线内时保持并网。论文引用的 ATC 准则规定:在电压跌至接近零的深度跌落期间,负荷必须保持在线,且只有在跌落持续时间超过 150 ms 时才允许跳闸。仿真结果显示,无补偿时数据中心负荷跳闸并在故障后保持离线;E-STATCOM 投入后,系统在故障清除后快速恢复,POI 负荷恢复到接近故障前水平,从而满足该事件的穿越要求。

工况三:闪变治理。设定一个约 40% 变动负荷、以 7 Hz 振荡的 AIDC 负荷。无补偿时,由此产生的有功功率波动引起 POI 电压波动,使仿真得到的短时闪变水平 Pst 上升到约 2.6,超过 IEEE 1453 规定的规划限值 0.8。E-STATCOM 投入后,快速负荷波动被有效抑制,Pst 保持在 0.8 限值以内。

工况四:真实负荷曲线。使用 NERC 负荷曲线进行 EMT 仿真,以评估含多个频率分量的更真实 AIDC 负荷下的性能。结果显示 GFM E-STATCOM 有效平滑了负荷响应,阻止大幅振荡传播到 POI;FFT 分析确认多个频率分量均被良好阻尼,证明该装置能够缓解广泛的波动驱动风险,包括次同步振荡、本地与区域间振荡以及电能质量问题;同时 NERC 曲线下的 AIDC 会产生显著的 Pst 时变波动,E-STATCOM 将其补偿到 IEEE 1453 标准规定的可接受水平。

两组可量化效果:闪变与故障穿越 左组条长按 60px/Pst单位;右组条长按 1.4px/百分比。均自零刻度等比例绘制(NewdPower 整理) 短时闪变 Pst(40% 变动负荷 @ 7 Hz) 2.6 无补偿 ≤0.8 有补偿 IEEE 1453 规划限值 0.8 为限值的 3.25 倍(即超出 2.25 倍) 三相故障清除后 POI 负荷恢复水平 0% 无补偿 ≈95% 有补偿 负荷跳闸并持续离线 满足 ATC 150 ms 穿越准则 注:论文对恢复水平的表述为"接近故障前水平",未给出精确百分比,此处按定性表述取示意值绘制 NERC 事件报告:单次输电故障后约 1500 MW 电压敏感负荷同时脱网,造成系统频率上升
图 5 · 闪变与故障穿越:Pst 从 2.6 压到 0.8 以内,负荷从跳闸离线变为穿越恢复(NewdPower 整理)

六、工程推演:0.01Hz 截止频率对储能能量需求的定量约束

论文在参数部分给出了一个很有信息量的说明:负载平衡功能的截止频率设计为 0.01 Hz,意味着高于该频率的负荷波动由 E-STATCOM 补偿,而更慢的变化直接由电网提供;如果选择更低的截止频率,E-STATCOM 就需要在更长时间尺度上交换能量,从而导致更大的储能需求。论文同时明确指出,E-STATCOM 的功率与能量额定是一个项目特定的技术经济优化问题,取决于负荷曲线、补偿目标、平滑带宽与储能技术;论文假设其能量额定取为数据中心额定负荷对应的量级,重点放在动态行为与控制器设计上,而不做最优容量研究。

这段话给出了一个可以直接量化的约束关系。截止频率 f_c 与被补偿波动的最长周期 T 之间是一一对应的:T = 1 / f_c。取 f_c = 0.01 Hz,则 T = 100 秒。这意味着 E-STATCOM 必须能够独立承担最长 100 秒的负荷偏差功率。

做一个具体算例。设一座 500 MW 的 AIDC,其负荷在 paper 所述的工况下出现 40% 的变动幅度(与工况三"约 40% 变动负荷"一致),即偏差功率 ΔP = 500 × 40% = 200 MW。则该频段内所需的储能能量量级为:

E ≈ ΔP × T / 3600 = 200 MW × 100 s / 3600 = 5.56 MWh

这个 5.56 MWh 是"能量量级"而非精确配置值——实际配置还要考虑波动的波形(正弦波动在半周期内的能量积分与方波不同)、荷电状态运行区间、超级电容的可用深度与效率。但数量级是确定的:一座 500 MW 的 AIDC,配 0.01 Hz 截止频率的 E-STATCOM,需要的储能能量在 5 MWh 量级。

把这个关系推广,可以看清截止频率选择的经济后果:

截止频率越低,储能能量需求线性上升 单位:MWh。柱高按 14px/MWh 自零刻度等比例绘制(NewdPower 整理,基于论文参数推演) 0 3 6 9 12 2.78 5.56 11.11 0.02 Hz T = 50 s 0.01 Hz T = 100 s(论文取值) 0.005 Hz T = 200 s 算例:500 MW AIDC,40% 变动负荷即 ΔP = 200 MW,E ≈ ΔP × T / 3600
图 6 · 截止频率与储能能量需求的线性关系:0.01 Hz 对应 5.56 MWh 量级(NewdPower 整理)

截止频率从 0.02 Hz 降到 0.005 Hz(4 倍),储能能量需求从 2.78 MWh 升到 11.11 MWh(4 倍)。这个线性关系说明:平滑带宽的每一次下探,都是用储能容量线性换来的。而超级电容的成本大致与能量容量成正比,因此截止频率的选择本质上是一个"补偿频段 vs 储能投资"的直接权衡。论文选择 0.01 Hz,意味着把分钟级以上的能量型调节明确留给了电网与其他电源,这是一个有意识的边界划分,而不是技术能力不足。

需要强调这三项推演的口径。第一,T = 1/f_c 是"被补偿波动的最长周期",实际储能需求取决于该频段内波动的实际时域波形,本文按满幅 200 MW 持续满周期计算,属于偏保守的量级估计。第二,论文明确其能量额定取"数据中心额定负荷对应的量级",与本文按 40% 变动幅度推算的 5.56 MWh 不是一个口径——前者可能包含了更宽的补偿目标。第三,本文未考虑超级电容的荷电状态运行区间(通常不会用满 0-100%),实际配置容量会高于理论能量需求。

七、轴系扭振:一个被低估的长期风险

论文用了一节讨论 AIDC 负荷波动对邻近同步发电机轴系的影响,这部分内容的工程价值可能高于闪变治理。逻辑链条是这样的:AIDC 负荷波动会在电气网络与汽轮发电机机械模态之间激发次同步振荡,典型频率范围从 5 Hz 到 30 Hz 以上。当扰动频率接近这些固有频率时——无论是发电变化、负荷振荡还是强制周期性负荷变动——都可能诱发高幅值的转子轴系扭振与机械应力。

与常规暂态过程不同的是,AI 负荷波动是持续或反复出现的。即使单次扭矩循环的幅值不大,疲劳损伤也会随时间累积,最终提高轴系疲劳甚至失效的风险。这是一个典型的累积性损伤问题,用单次事件的分析框架评估会严重低估。

论文的仿真设定:数据中心负荷在空闲与训练周期之间交替,导致功率在 0.6 p.u. 与 1.0 p.u. 之间以 16 Hz 振荡,该频率对应发电机的一个扭振模态。结果显示,E-STATCOM 有效阻尼了这些振荡,与无补偿情形相比大幅降低了发电机轴系扭矩振荡。

这一节的隐含信息值得展开:传统电力系统中,次同步振荡的主要诱因是串联电容补偿与直流输电;而在高比例电力电子与大型 AIDC 接入的场景下,振荡源从电网侧设备转移到了负荷侧。对规划与运行部门的直接含义是,大负荷接入评估的内容需要从"稳态潮流与电压偏差"扩展到"负荷的频域特性与邻近机组的扭振模态是否耦合"。目前国内大负荷接入的评估流程中,这一环节的制度供给还比较薄弱。

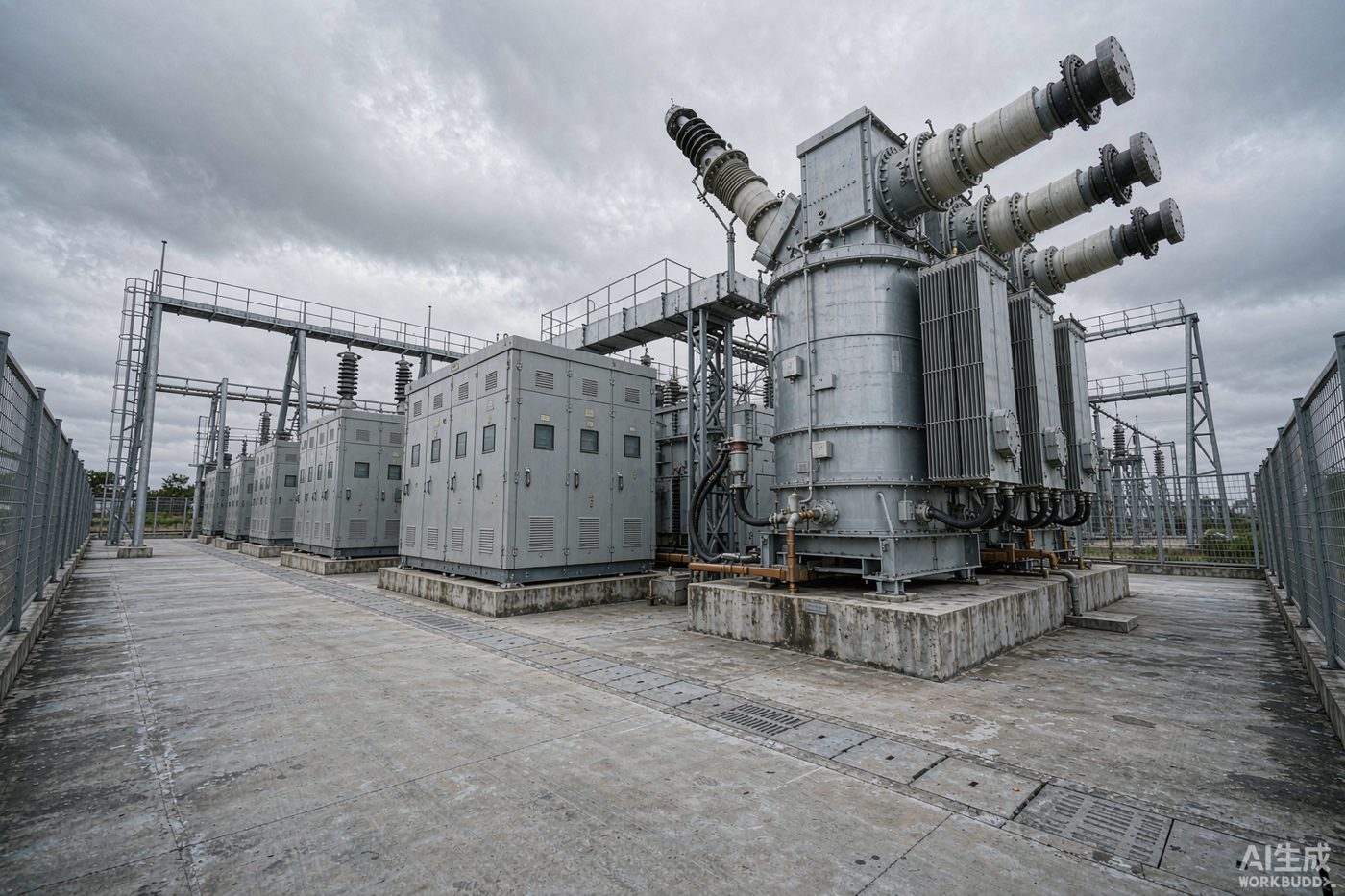

户外高压变电站内的电力电子换流装置与电抗器
图 7 · 变电站内的电力电子换流装置:E-STATCOM 的工程形态与占地需求(NewdPower 绘制)

八、行业分析四件套之一:产业链价值链与利润池

把 E-STATCOM 拆解到产业链环节,可以分成五段。

第一段是功率半导体。MMC 换流阀的核心成本来自 IGBT/IGCT 器件与直流电容。这一段是典型的高集中度、高壁垒环节,价值量在整套装置中占相当比重,且受全球产能与交期影响明显。构网型控制对器件的开关特性与过流能力提出了更高要求,这会进一步提升高性能器件的价值占比。

第二段是换流阀与成套系统集成。包括 MMC 阀塔、阀控系统、冷却系统、连接变压器与电抗器。这一段的竞争要素是工程经验与电网业绩,而非单纯的器件指标。拥有构网型控制实际投运业绩的厂商在这一段具有明显的先发优势。

第三段是储能单元。E-STATCOM 相对普通 STATCOM 的增量主要在超级电容储能。这一段的价值量随截止频率与补偿带宽线性变化,正如第六节所示。超级电容的成本下降速度直接决定 E-STATCOM 方案的经济边界。

第四段是控制系统与算法。MACH 这类控制系统及其中的构网型控制、负载平衡、虚拟阻抗算法,是整套方案的差异化来源。这一段的边际成本极低而技术壁垒较高,属于典型的"高毛利、低资产"环节。论文所强调的"面向设计的框架"——即减少对接大量 EMT 研究的依赖、直接支持参数选择与性能评估——本身就是一个软件与工程方法论层面的产品化机会。

第五段是工程服务与并网合规。包括现场调试、电网代码符合性验证、与数据中心侧 UPS 及冷却系统的协调整定。这一段高度依赖本地化能力与对电网规则的理解,是本土厂商的相对优势区间。

从利润池分布看,价值正在从纯粹的硬件制造向"硬件 + 控制算法 + 并网合规服务"的组合迁移。原因是清楚的:单纯的 STATCOM 硬件已经高度标准化,价格竞争充分;而构网型控制与大型负荷并网的动态特性评估,是一个尚未标准化、需要大量 EMT 研究与现场经验的能力项。谁掌握了"减少 EMT 依赖、直接给出参数选择"的方法论,谁就占据了利润池中最厚的那一段。

九、行业分析四件套之二:竞争格局量化(CR3/CR4)

需要先说明一处口径限制:FACTS 与 STATCOM 环节的全球市场份额缺乏权威的公开统计,各厂商不单独披露该品类收入,第三方统计机构对品类边界的界定(是否含 SVC、是否含 HVDC 换流阀、是否含中低压 SVG)也不一致。因此本节给出的是基于公开信息与行业统计的区间估计,而非厂商披露数据,不同口径下的差异可达10个百分点以上。

在全球高压 FACTS/STATCOM 成套系统环节,具备大型电网侧构网型项目业绩的供应商高度集中,主要由 Hitachi Energy(本文作者单位)、Siemens Energy、GE Vernova 三家欧美厂商主导。按公开项目与产能信息做区间估计,该环节的 CR3 大约在五成至七成区间、CR4 大约在六成至八成区间。需要强调的是,这是"成套系统供应能力"口径,若按"已投运项目容量"口径统计,集中度还会更高,因为大型电网侧项目的业绩门槛极高。

在中国市场,格局明显不同。SVG/STATCOM 已经高度国产化,思源电气、荣信汇科、四方股份、南瑞继保、许继电气、特变电工等厂商在电网侧与新能源场站侧均有大量业绩。这一环节的国内 CR4 按公开招标信息估计在三成至五成区间,显著低于全球口径——原因是中低压 SVG 的技术门槛已被大量厂商突破,产品同质化程度高,价格竞争激烈。

把两个口径并列起来看,能得到一个结构性判断:全球高端构网型成套环节是高集中度市场,中国中低压 SVG 环节是中集中度、强价格竞争市场,两者之间隔着一道"大型电网侧构网型业绩"的门槛。E-STATCOM 这类需要秒级有功吞吐与构网控制的项目,恰好落在这道门槛的高端一侧。对国内厂商而言,进入这一市场的关键不是产能,而是构网型控制在大型电网侧的实际投运业绩与电网代码符合性验证能力。

上游功率半导体环节的集中度更高且更刚性。全球 IGBT 模块市场长期由少数几家厂商主导,按公开行业统计做区间估计,CR3 大致在四成至五成、CR4 大致在五成至六成,且不同统计口径(按模块还是按分立器件、是否计入 SiC 器件)差异明显。这一环节的供应能力与交期,是 E-STATCOM 交付周期的实质约束条件。

环节口径CR3(区间估计)CR4(区间估计)数据性质
全球高压 FACTS/STATCOM 成套供应能力五成至七成六成至八成区间估计,非披露数据
中国 SVG/STATCOM公开招标—三成至五成区间估计,同质化竞争
全球 IGBT 模块公开行业统计四成至五成五成至六成区间估计,口径差异大

这张表的使用前提是理解它的性质:三项 CR 值全部是区间估计,不是厂商披露数据,也不构成对任何企业市场份额的认定。列为区间的原因是品类边界不统一——是否含 SVC、是否含 HVDC 换流阀、是否含中低压 SVG,不同统计口径下的结果差异可达10个百分点以上。表格的价值在于呈现三个环节的相对集中程度排序,而不是给出精确份额。

十、行业分析四件套之三:市场规模测算与情景敏感性

E-STATCOM 的市场规模取决于三个变量的乘积:AIDC 新增装机规模、需要配置动态补偿的比例、单套装置的价值量。三者都不存在可靠的公开统计,因此本节明确采用假设驱动的三档情景,结论应理解为量级参考。

单套价值量的锚定。按第六节的推演,一座 500 MW 的 AIDC 在 0.01 Hz 截止频率下需要 5 MWh 量级的超级电容储能。功率额定按负荷变动幅度取,若取 40% 变动即 200 MVA(与下文 0.3 p.u. 的补偿容量比例取值在区间内一致),则单套装置规模在 200 MVA / 5 MWh 量级。参考大容量动态无功补偿装置的公开投资区间,单位投资取 200 至 300 元/kVar,则单套价值量约 200,000 kVar × (200~300) 元 = 4000 万至 6000 万元,其中包含超级电容储能部分。

情景AIDC 新增装机
(2026-2030 累计)
配置动态补偿
比例
单位投资
(元/kVar)
市场规模
(亿元)
情景A 保守20 GW30%2003.6
情景B 中性30 GW50%25011.3
情景C 乐观45 GW70%30028.4

测算过程逐项说明。单 GW 配套容量按 300 MVar/GW 取值(对应 0.3 p.u. 的补偿容量比例,与第五节按 40% 负荷变动幅度推算的 200 MVA 单套规模属同一量级,差异反映不同项目的整定裕度)。情景A:20 GW × 300 MVar/GW × 30% = 1,800 MVar = 1.8 GVar,按 2.0 亿元/GVar 计得 3.6 亿元。情景B:30 × 300 × 50% = 4,500 MVar = 4.5 GVar,按 2.5 亿元/GVar 计得 11.25 亿元。情景C:45 × 300 × 70% = 9,450 MVar = 9.45 GVar,按 3.0 亿元/GVar 计得 28.35 亿元。其中单位投资的换算为 200 元/kVar = 2.0 亿元/GVar(1 GVar = 10⁶ kVar)。

三档情景的规模从 3.6 亿元到 28.4 亿元,相差近 8 倍。敏感性分析显示,最敏感的变量是"配置动态补偿的比例"与"AIDC 新增装机",两者都是乘数关系且波动区间大;单位投资的区间相对较窄(200 至 300 元/kVar,波动 50%),对结果的影响最小。这说明这个市场的规模不取决于装置降价,而取决于有多少数据中心真的被迫安装。

而"是否被迫安装"取决于两件事:一是数据中心接入点的电网强度,二是电网企业对大负荷接入的动态性能要求是否制度化。论文引用的 ATC 准则(深度跌落下 150 ms 内不得跳闸)与 NERC 大负荷特性报告,正是这类制度供给的例子。在国内,类似要求目前主要出现在个别省份的接入审查中,尚未形成统一标准——这是三档情景带宽如此之大的根本原因。

十一、行业分析四件套之四:价值链上游风险

第一类风险是功率半导体供应。MMC 换流阀对 IGBT/IGCT 的用量大,且构网型控制要求器件具备更强的过流与短路承受能力。上游产能扩张周期长、集中度高,交期波动会直接传导到 E-STATCOM 的交付周期。在 AIDC 建设普遍要求"算力等不起"的节奏下,交付周期可能成为比价格更硬的约束。

第二类风险是超级电容的产能与寿命。第六节的推演显示,储能能量需求与截止频率成反比,一旦项目的补偿目标上调(要求平滑更慢的波动),储能容量需求会线性上升。超级电容产业链的产能规模远小于锂电池,短期内难以支撑数量级跃升的需求。同时,超级电容在频繁浅充浅放工况下的实际循环寿命,缺乏足够长的现场运行数据支撑。

第三类风险是电网代码与测试标准的不确定性。论文引用了 ESIG 的构网型资源测试框架与 IEEE 1453 闪变标准,说明国际上的标准化工作正在进行但尚未收敛。构网型性能的测试方法与性能指标,各国电网企业的要求存在差异。这种不确定性使得厂商难以用一套平台化产品覆盖所有市场,增加了研发与验证成本。

第四类风险是 AIDC 侧负荷模型的不透明。论文在引言中明确指出,数据中心内部的动态行为由于表后系统可见性有限而难以诊断。这意味着 E-STATCOM 的设计输入——负荷的频域特性——往往来自估算或通用模型库(如 PNNL 的通用 EMT 模型),而非实测。设计输入的不确定性会直接传导到容量配置与控制参数整定上。对厂商而言,这是一个责任边界问题;对用户而言,这是一个性能保证问题。

第五类风险是方案的替代竞争。E-STATCOM 并非唯一路径。同步调相机、电池储能配合跟网型变流器、数据中心侧自身的 UPS 与储能协调控制,都可以在不同频段上提供类似功能。论文自身也提到,区域 a 的低频波动应由电网或邻近的电池储能等资产承担。这意味着 E-STATCOM 的定位是"特定频段的专业装置",而不是通用解决方案,其市场空间受其他技术路线的定价挤压。

十二、边界与局限

先说论文自身的边界。第一,论文明确声明 E-STATCOM 的功率与能量额定是项目特定的技术经济优化问题,论文假设其能量额定取为数据中心额定负荷对应的量级,重点放在动态行为与控制器设计上,不做最优容量研究。因此论文结果不能直接用于容量选型。第二,验证方式是软件在环(SIL)与详细 EMT 仿真,不是现场实测。AIDC 负荷模型基于 PNNL 发布的通用模型库,与任何一个具体数据中心的真实负荷特性都存在差异。第三,仿真基于特定参数组合(R_v = X_v = 0.2 p.u.、H = 10 s、阻尼 0.7、截止频率 0.01 Hz),论文未给出参数敏感性分析,因此结论对其他参数组合的适用性未经验证。第四,论文研究的系统为单点接入的简化结构,未涉及多数据中心聚集、多补偿装置协调等更复杂的场景。第五,论文对故障穿越恢复水平的表述为"接近故障前水平",未给出精确百分比。

再说本文推演的边界。第一,第六节的储能能量推演按满幅 200 MW 持续满周期计算,属于偏保守的量级估计,实际配置需考虑波形、荷电状态区间与效率,且论文自身的能量额定口径与本文不同。第二,第九节的市场规模测算中,AIDC 新增装机(20/30/45 GW)、配置比例(30%/50%/70%)、单位投资(200/250/300 元/kVar)三项均为假设取值,无公开统计支撑,结论只能作为量级参考。第三,第九节的竞争格局 CR 值为区间估计而非厂商披露数据,品类边界(是否含 SVC、HVDC 换流阀、中低压 SVG)的界定差异可达10个百分点以上。第四,本文未讨论 E-STATCOM 与数据中心侧 UPS、备用电源、冷却系统之间的协调控制细节,论文对此也未展开。第五,本文未核算 E-STATCOM 的损耗、可用率与全生命周期维护成本,这些会影响实际的经济性判断。

十三、结论与观察指标

把全文收拢。这篇 CIGRE 论文的核心贡献有两层。方法论层面,它把功率-导纳建模框架从"频率/相角扰动到功率响应"改造为"负荷功率扰动到电网功率响应",并显式地把初始运行点引入线性化导纳矩阵,从而捕捉到"谐振频率随数据中心负荷水平移动"这一关键现象。工程层面,它证明了 GFM E-STATCOM 能够在 5 Hz 次同步谐振、7 Hz 闪变、16 Hz 轴系扭振、三相故障穿越四类工况下同时生效,并给出了可直接使用的参数组合与四区频段划分。

对国内读者的三点启示。第一,0.01 Hz 这条分界线是一个有意识的经济边界,而不是技术上限——它把分钟级以上的能量型调节明确留给电网与其他电源,把 E-STATCOM 定位在特定频段的专业装置。理解这一点,才能正确地把它与电池储能、同步调相机放在同一张频谱图上比较,而不是简单对立。第二,AIDC 负荷的频域特性应当成为接入审查的常规内容。论文对轴系扭振的讨论揭示了一类累积性损伤风险,而这类风险的评估在国内大负荷接入流程中尚无制度化的位置。第三,构网型控制的业绩门槛,是当前国内厂商进入高端补偿市场的主要障碍,而不是产能或价格。

值得持续跟踪的观察指标有五项。一是 NERC 大负荷特性相关准则与国内等效文件的出台节奏,这决定了"配置动态补偿的比例"这个最敏感变量的实际取值。二是各电网企业对大负荷故障穿越要求的具体化,论文引用的 ATC 150 ms 准则提供了一个可参照的技术形态。三是构网型资源测试标准的收敛情况,ESIG 的测试框架与各国电网代码的差异是否缩小。四是超级电容在电网侧大容量应用中的价格与产能曲线,这直接决定截止频率能否下探。五是数据中心侧负荷模型的公开化程度,若表后系统的频域特性能够以标准化方式提供给电网与装置厂商,E-STATCOM 的容量配置精度与性能保证能力都将显著改善。

最后重复一次口径纪律:本文的公式演算基于论文公开表达式独立推导,参数推演与市场规模测算基于本文作者的假设,不等同于论文结论;论文的仿真结果不是现场实测;市场数据为区间估计而非披露数据。三处口径不可混淆。

一手来源:P. R. Bana, N. Zakkia, J. P. Hasler, C. Danielsson, "Grid-Forming E-STATCOMs for Stable Integration of Large-Scale Data Centers: Modeling and Control," arXiv:2609.33553 [eess.SY], 2026年9月27日提交,CIGRE US National Committee 2026 Grid of the Future Symposium(Richmond, Virginia)。该论文参考文献包括:NERC Large Loads Task Force, "Characteristics and Risks of Emerging Large Loads"(2025年7月);NERC, "Incident Review Considering Simultaneous Voltage-Sensitive Load Reductions"(2025年1月);ATC, "American Transmission Company Transmission System Planning Criteria," PLG-CR-0001-V25(2025年8月);IEEE Std 1453-2022;EPRI 汽轮发电机轴系扭振相互作用研究;B. A. Ross and J. Follum, "Electromagnetic Transient Modeling of Large Data Centers for Grid-Level Studies," PNNL(2026年1月);C. Mishra et al., "Understanding the inception of 14.7 Hz oscillations emerging from a data center," Sustainable Energy, Grids and Networks, vol. 43, 2025;ESIG 构网型资源测试框架(2025年9月);Hitachi Energy SVC Light Enhanced 产品资料。
本文性质:基于上述论文原文独立撰写的解读与工程推演,公式演算、参数推演与行业测算为本文作者依据论文公开数据所作。
