构网型变换器网络的暂态稳定:把电流限流积分进能量函数

深度 · tech · 2026-10-05 · NewdPower 研究 · 阅读约 58 分钟 · 万字深度+行业分析

论文信息卡与导读

标题An Energy-Based Framework for Transient Stability of Grid-Forming Converter Networks With Current Limiting(含电流限流的构网型变换器网络暂态稳定能量框架)
作者Wei Zhou(学生会员,IEEE)、Yunjie Gu(高级会员,IEEE)
机构帝国理工学院(Imperial College London)
编号与时间arXiv:2609.36978v1 [eess.SY],2026 年 9 月 29 日提交
资助Royal Society(英国皇家学会)ICA\R2\242103 项目部分资助
验证手段MATLAB/Simulink 电磁暂态(EMT)仿真,模型承诺公开
一句话贡献把电流限流特性"积分"进网络势能,构造出一个在限流激活与退出的全过程中都保持耗散性的统一暂态能量函数,使经典同步机直接法得以延展到构网型变换器网络

为什么值得行业读者花五十分钟读这篇论文的拆解?因为它是构网型(grid-forming,GFM)技术走向规模化的一块理论垫脚石。GFM 储能、GFM 光伏、E-STATCOM 正在从示范工程走向主力电网,而所有并网导则都要求变换器在大扰动下限流自保——限流一旦激活,变换器的电气行为就变了形,此前几乎所有可用的暂态稳定分析工具都会在这个"变形区"失灵,要么只敢保证轨迹不进入限流区,要么干脆切换成另一套模态公式分段处理。这篇论文给出的是一条贯通的路径:一个能量函数,从正常工况到限流工况到恢复工况全程有效,且判据精度与全阶 EMT 仿真的实测失稳边界误差小于 0.85%。对于要在规划阶段快速扫描成千上万种 GFM 配置方案的电网工程师,以及要在投标文件里论证暂态稳定裕度的储能集成商,这类工具的价值不需要解释。

本文按"问题背景—核心构造—两机案例—工程含义—行业分析"的顺序展开:先把限流器为什么难倒现有理论说清楚,再逐步拆解能量函数的构造逻辑(这部分会保留关键公式,但全部用文字重新推演,不预设读者读过控制理论教材),然后用论文的两机案例讲三个物理洞察(木桶效应、同时限流的电压自由度、限流方案权衡),最后推演它对构网储能、电网导则与智算中心供电的设计含义,并按惯例完成产业链、竞争格局、市场规模与上游风险的行业分析四件套。论文做的假设与本文的推演在全文中严格区分标注。

一、背景:限流器是 GFM 的安全气囊,也是变形器

构网型变换器的卖点,是让电力电子设备表现得像一台同步发电机:自主建立电压与频率、天然参与系统同步。但同步发电机有一个变换器没有的物理禀赋——电枢反应和转子惯性天然限制了故障电流的上升,而半导体器件的热容量以微秒计,不加干预的故障电流会在毫秒内烧毁功率模块。所以每台 GFM 都必须装备电流限流器(current limiter):当扰动把端口电流推向容量上限时,限流器强制介入,把电流钳制在 Imax 以内。这是 GFM 的安全气囊。

问题在于,气囊弹开的瞬间,车身姿态就变了。限流激活后,变换器不再是一个近似恒定的电压源——它退化为一个受约束的电流注入体,功率传输能力、同步行为、恢复特性全部改变形。暂态稳定分析因此必须覆盖完整的扰动生命周期:正常运行、限流激活、限流运行、退饱和恢复,四个阶段。任何一个阶段的行为失真,稳定结论都可能反转——工程上最危险的情形恰恰是:故障清除后系统看似恢复了,却在退饱和瞬间发生第二回合失稳。

对单台 GFM 接无穷大母线(单机-无穷大系统)的情形,学界已经积累了相当完整的工具:限流下的功角模型、等面积类判据、吸引域估计、恢复条件分析。2022 年以来 IEEE Trans 上的系列工作(Fan 与 Wang 的圆形限流器等效电路模型、Rokrok 等的电流参考饱和模型、Lyu 等的临界切除时间分析)把单机问题研究得很透。

但真实的未来电网不是单机-无穷大系统,是几十上百台 GFM 互联的网络。网络级分析卡在哪里?论文开篇一句话点破:端电压和功率注入由网络联立决定,单机的功角关系不再直接拼得出一个公共的网络能量函数。每台 GFM 的功角曲线都依赖它自己端口的电压,而端电压又取决于所有机器的状态——鸡生蛋蛋生鸡,单机工具到了网络层面集体失效。

二、从单机到网络:现有方法的两种妥协

网络级的既有尝试可以归为两类妥协。第一类干脆回避限流区:给能量函数设定阈值,只分析轨迹不进入(或不再进入)电流饱和域的情形。这类方法本质上是把最需要分析的区间——限流运行区——划成了分析禁区,结论只对轻度扰动有效。第二类试图把限流纳入等效电路构造,把控制子系统和物理子系统的能量贡献拼成一个复合能量函数;但拼出来的函数在限流期间不保证耗散性,其有效性论证依赖未饱和平衡点附近的近似。两类妥协的共同后果是:网络级 GFM 暂态稳定分析始终缺少一个"全程有效、性质可证"的能量结构。

这里值得多说一句"耗散性"为什么是命门。能量法分析稳定性的全部逻辑建立在李雅普诺夫函数单调不增之上:系统沿着轨迹运动,能量只会被阻尼耗散掉、不会凭空产生,于是能量低于某个壁垒的初始状态必然被"困"在稳定井里。如果能量函数在限流期间不保证单调下降——哪怕只是理论上无法证明——整个推理链条就断了:你以为的能量壁垒可能在你进入限流区的瞬间悄悄塌掉。这就是"可证耗散性"(provable dissipation property)一词在论文标题分量如此之重的原因。

GFM 端口:同步环与准稳态等效(据论文图 1 重绘) 同步控制环 有功指令 P* 经下垂/虚拟惯量 环节生成频率偏差 ω,积分 得到内电势角 θ 1/(Mk·s):等效惯量 + Dk:阻尼 端口有功 Pe 反馈闭合环路 准稳态端口等效 内电势 Ēk = Ek·e^(jθk) 端口压降 ΔV̄k = Ēk − V̄k 电流幅值特性 Ik = fk(ΔVk) 等效可变电抗 Xeq,k = ΔVk / Ik 相位取纯感性 ϕ=90°, 限流保留电流相量方向 θk 网络 KCL 联立 Pe,k 注:左环生成角度 θk,右侧端口把限流特性 fk 折算为可变等效电抗,两端共同决定注入网络的有功——网络再反作用于端口,构成闭环。
图 1 · GFM 同步环与含限流的准稳态端口等效(NewdPower 绘制,据论文图 1)

图 1 是理解全文的钥匙:左边是同步控制环(有功指令经等效惯量与阻尼生成频率与角度),右边是准稳态端口等效(内电势经一个"可变等效电抗"连接到端电压)。论文的全部巧思就藏在右边那个电抗上——下一节展开。

三、核心构造:把限流特性积分成端口势能

论文的第一个关键选择是限流的相位约定:端口电流滞后端口压降 90 度(纯感性,ϕ=π/2)。这不是任意的数学简化——它恰好与 ENTSO-E 2025 年发布的 GFM 电网导则(论文参考文献 13)的推荐一致:限流应保持与无限流时电流相量相同的方向。在这个约定下,端口关系可以改写为一个熟悉的形式:电流等于压降除以一个等效电抗 Xeq,k = ΔVk / Ik。换言之,无论限流是否激活,GFM 端口对外都表现为"内电势串一个电抗",只是限流激活后电抗随压降自动增大——用论文的话说,这恰好就是"纯感性虚拟阻抗插入"的相量等价。

这个统一形式带来一个漂亮的数学机会。对每台 GFM 的电流幅值特性 fk,定义端口势能 Uk 为 fk 从 0 到 ΔVk 的积分。fk 连续、单调不减、过原点——这三个温和条件下,积分出来的 Uk 是个规矩的势函数。而限流器的全部信息(在哪里拐弯、拐多硬)都被编码进了这条被积分的曲线里:正常段 fk 线性,积分出二次型;饱和段 fk 平直,积分出线性段——势能曲线的形状变了,但它还是同一个函数,不需要按工况切换。

对网络中的每条电感线路,同样构造线路势能(压降平方除以二倍电抗,经典的电感储能形式)。把所有端口势能与线路势能加总,得到网络势能 Unet。接下来是技术上最关键的一步:利用基尔霍夫电流定律把端电压消去,得到只依赖各机内角的有效网络势能 Ueff(θ)。消元过程中,论文用 Wirtinger 微积分(把复数与其共轭视为独立变量求导)证明了一个决定性的结构性质:网络势能对角度的梯度恰好等于各机的电气有功功率向量——∂Ueff/∂θ = Pe。用物理语言说:功角曲线不是别的,就是势能曲面的斜率。一旦这个梯度结构成立,经典同步机直接法的全部机器都可以开动起来了。

能量框架的构造链条:从限流特性到稳定判据 ① 端口特性 Ik = fk(ΔVk) 连续·单调·过原点 ② 端口势能 Uk = ∫fk ds 限流信息编入形状 ③ 网络势能 Unet = ΣUk + ΣUij 端口+线路同构叠加 ④ KCL 消元+梯度结构 ∂Ueff/∂θ = Pe 功角曲线=势能斜率 ⑤ 暂态能量函数 E = 动能 + 势能偏移 É = −ωᵀDω ≤ 0 ⑥ 稳定判据 能量低于临界壁垒 Ecr ⟹ 收敛到目标平衡点 链条要害在 ④⑤:梯度结构让功角曲线回归势能斜率,耗散不等式 É=−ωᵀDω 在限流激活/退出全程成立——这就是"一个函数贯穿四个工况"的全部含义。
图 2 · 能量框架构造链条六步(NewdPower 绘制)

第五步把同步动态的动能项(频率偏差经等效惯量加权)与势能偏移项相加,得到暂态能量函数 E。求导后,功率传输项恰好相消,剩下 É = −ωᵀDω ≤ 0——频率偏差越大阻尼耗散越快,能量单调不增。注意这个不等式里没有任何"当限流未激活时"的限定词:限流的影响已经被完整地折进了势能的形状,耗散性从工况约束变成了结构性质。第六步是标准的直接法程序:找目标稳定平衡点(SEP)周围势能井的最低壁垒(由不稳定平衡点 UEP 给出),壁垒高度即临界能量 Ecr;初始能量低于 Ecr 的状态集合构成吸引域的保守估计,由 LaSalle 不变性原理保证收敛。

四、两机案例:功角曲线重塑与等面积判据的复活

抽象框架的物理含义,论文用两机系统讲透了。两台 GFM 经一条电感线路互联,等效电路是"内电势—可变电抗—线路电抗—可变电抗—内电势"的串联链。两机的电流幅值特性共同决定一个串联电流:给定两机内电势的电气距离 ΔE,串联电流 I = F(ΔE) 是由端口特性方程唯一确定的。代入后得到两机功角关系:Pe(δ) = E1E2·sinδ/ΔE(δ)·F(ΔE(δ))——无限流时 F 线性,退回教科书上的正弦功角曲线;限流激活后 F 被钳平,功角曲线随之低头。

两机 GFM 网络:限流器使端口化为可变电抗(据论文图 2a 重绘) GFM 1 Ē₁=E₁e^(jθ₁) 限值 I max,1 Xeq,1 V̄₁ 线路 X₁₂ 串联电流 Ī = F(ΔE) V̄₂ Xeq,2 GFM 2 Ē₂=E₂e^(jθ₂) 限值 I max,2 相对角 δ = θ₁ − θ₂ 电气距离 ΔE = |Ē₁ − Ē₂|:两机端口特性与线路共同决定串联电流 I = F(ΔE) 功角关系 Pe(δ) = E₁E₂·sinδ/ΔE(δ)·F(ΔE(δ)),无限流时退化为正弦曲线 注:Xeq,1/Xeq,2 在限流激活后自动增大(虚线框虚化示意),整条链路始终是"电势-电抗-电抗-电势"的纯感结构。
图 3 · 两机 GFM 网络等效电路与限流可变电抗(NewdPower 绘制,据论文图 2)

对两机系统,能量函数还给出一个几乎是复古的解读:把 Pe(δ) 曲线与指令功率 P0 之间的带符号面积积分起来,就是相对平衡点的总势能——加速面积使势能下降、减速面积使势能回升,无阻尼时这就是经典的等面积判据;论文的能量框架等于把等面积判据推广到了"限流重塑过的功角曲线"上,再加上阻尼耗散项。对学过电力系统暂态稳定的读者,这是整篇论文最亲切的一刻:一百年来用于判断同步机能否扛住短路的直觉,现在可以原封不动地搬到限流中的变换器网络上。

论文同时诚实地指出了框架的一处边界:当网络中所有 GFM 同时进入限流且满足一定条件时,代数模型的端电压解可能不唯一——角度稳定性判据依然有效(相对角可以回到平衡点),但两台机端电压之间的分配出现了一个"无人监管的自由度",电压可能缓慢漂移。此时角度稳定不等于电压稳定,需要额外的调压机制兜底。这个细节在第八节的权衡分析中会再次出现,它是理解两种限流方案差异的枢纽。

五、木桶效应:低限值机决定全网暂稳瓶颈

框架在手,两机案例给出三个可以直接写进设计手册的物理洞察。第一个洞察最反直觉:对无功圆形限流器,串联电流特性 F(ΔE) = min{ΔE/XΣ, Imax,1, Imax,2}——由两机中较小的电流限值决定饱和。于是,只提高一台机的限值,功角曲线、势能壁垒、能量判据与吸引域估计全部纹丝不动。暂态稳定裕度不取决于你最强的一台机,而取决于最弱的一台。

这是系统级的木桶效应,论文用一组对比实验把它钉死:三相短路故障持续 45 毫秒,三种限值组合——(1.4, 1.4)、(1.2, 1.4)、(1.2, 1.2)(双低限值组合)——中,后两种组合(共享同一个较低限值 1.2)的理论势能、能量估计与吸引域完全相同,EMT 仿真中双双失步;把两台机的限值都提到 1.4,势能壁垒抬高,故障清除状态落入能量估计之内(能量比约 0.927 倍临界能量),判据保证收敛,EMT 轨迹也确实回到目标平衡点。给一台机单独升级限值救不了全网;要救,得整体抬升短板。

木桶效应实验:同一场 45 毫秒三相短路下的三种限值组合 组合 A:1.4 / 1.4 GFM1 1.4 GFM2 1.4 稳定(0.927 Ecr) 势能壁垒抬高 EMT 轨迹回到平衡点 组合 B:1.2 / 1.4 GFM1 1.2 GFM2 1.4 失步 短板 1.2 钳住串联电流 升级 GFM2 无济于事 组合 C:1.2 / 1.2 GFM1 1.2 GFM2 1.2 失步 与组合 B 理论完全相同 (同一短板同一壁垒) 结论:F(ΔE)=min{ΔE/XΣ, Imax,1, Imax,2}——较低限值单机决定串联电流饱和点,也就决定了全网的暂态稳定上限。 数值口径:p.u.;组合 A 清除态能量约 0.927 Ecr,判据保证收敛且 EMT 稳定;B/C 超出能量估计且 EMT 失步。来源:论文第 IV-D 节。 注:方框高度不参与数值比较。
图 4 · 木桶效应:低限值机决定全网暂稳瓶颈(NewdPower 绘制,据论文图 6)

工程上这个结论的分量不需要多说。多机并联的构网型储能电站,如果新老批次机组限流参数不一致,整站的暂态稳定裕度由最弱批次决定;扩容改造时把新增机组的过载能力配得再高,也只是把钱花在了木桶的长板上。同理,跨场站的 GFM 协同(多个储能电站经薄弱线路互联支撑新能源基地外送)中,任何一个场站的限值短板都会成为整条走廊暂态稳定的天花板。传统同步机时代"系统强度取决于最弱机组"的经验直觉,在变换器网络上以更尖锐的形式重现。

六、权衡:圆形限幅器与阻抗插入的两难

第二个洞察关乎限流方案本身的选择。工程上两类主流做法:无功圆形限流器(reactive circular current limiter)直接把电流指令钳制在圆形边界上,进入饱和后端口等效为一个电阻式的行为(按论文引用的既有分析);阻抗插入(impedance insertion)则在故障时串入虚拟电抗,让电流随压降继续缓升,不设硬顶(或顶得很高)。论文把两者放进同一能量框架比较,得到一组清晰的权衡结论。

先看角度稳定的一面。在相同的基线电抗与最大电流下,阻抗插入在中等电压分离区间提供的电流更小——它提前介入、抬升等效电抗,代价是电流利用率不足,部分电流容量被闲置。经过功角关系传导,更低的电流意味着更低的功角曲线、更近的不稳定平衡点、更低的势能壁垒、更小的能量判据吸引域。论文用两组数字量化了差距:两机系统的临界能量,圆形限流器为 0.16094(p.u. 制),阻抗插入仅 0.07583,相差约 2.1 倍;能量判据给出的临界相位跳变,圆形限流器约 60.98 度,阻抗插入约 52.53 度。

再看电压的一面。圆形限流器双机同时饱和时,正是第四节末尾提到的病态情形:端电压分配失去约束,电压自由度漂移,需要额外调压机制。阻抗插入则因为电流随压降持续缓升,天然保留了一层电压调节能力,避开了电压漂移。论文的措辞很谨慎但方向明确:这是一个 tradeoff——阻抗插入以更低的电流利用率和更小的暂态角度稳定裕度,换取限流期间更强的电压支撑。

维度无功圆形限流器阻抗插入
限流机理电流指令钳制在圆形边界(硬顶)串入随电流增大的虚拟电抗(软限)
电流利用率高:饱和段电流恒为 Imax低:中等分离段电流偏小,容量闲置
功角曲线与势能壁垒高:Ecr≈0.16094(论文两机基线)低:Ecr≈0.07583,约为前者一半
临界相位跳变(判据值)约 60.98°约 52.53°
同时饱和时的电压行为端电压分配失去约束,存在漂移自由度,需额外调压保留一定电压调节能力
适用倾向(本文推演)角度稳定裕度优先的场景(薄弱电网送端)电压支撑优先的场景(短路类型扰动频繁、电压敏感负荷)

表格最后一行是本文的推演而非论文原文的工程建议,请读者注意区分。但推演的依据是坚实的:论文证明了两种方案在能量结构下的此消彼长,而选择哪个维度优先,取决于具体电网的短板在角度还是在电压。这也预示着 GFM 设备招标与技术标准的一个成熟方向:限流策略不应是厂商私有黑盒,而应作为可参数化的公开特性进入并网校核——这正是下一节 EMT 验证之后要谈的导则含义。

七、EMT 验证:判据精度与保守性的边界

理论判据好不好用,最终看它与全阶仿真的一致性。论文的验证矩阵覆盖两类扰动:相位跳变(40°/55°/70°三档)与三相短路(20/40 毫秒两档切除),基线参数为两机额定内电势 1.0 p.u.、基线端口电抗 0.1618 p.u.(其中 0.1 为虚拟电抗)、线路电抗 0.4 p.u.、等效惯量 1 秒、阻尼系数 10、电流限值 1.2 p.u.。三组结果值得逐一记录。

第一,判据精度。能量判据给出的临界相位跳变(稳定与失稳的分界)为 60.98°(圆形限流器)与 52.53°(阻抗插入);EMT 扫描得到的实际过渡区间分别为 [60.47°, 60.55°] 与 [52.73°, 52.81°]。误差不超过 0.85% 与 0.55%——对一个旨在替代大规模 EMT 扫描的快速判据而言,这个精度几乎可以用"标定"来形容。

第二,判据的保守性有边界但不越界。40 毫秒短路案例(B2)中,圆形限流器下的故障清除状态能量比为临界能量的 1.203 倍——按判据应判"不稳定或无法保证",落在能量估计之外;但 EMT 仿真显示该轨迹实际回到了目标平衡点。原因正如理论预期:判据不把后续轨迹中继续耗散的阻尼能量记入贷方,因此它对"能量略超但阻尼充足"的工况是保守的。同一案例中阻抗插入则真实失稳——判据的"无法保证"与"必然失稳"之间的灰色地带,工程使用时必须心知肚明:能量判据是充分条件,不是充要条件。

把 B2 案例的两组数字并排放,还能读出一层容易被忽略的含义。圆形限流器下 40 毫秒短路的故障清除角为 50.07 度、相对频率偏差 9.99 弧度/秒;阻抗插入下同一故障的清除角 49.77 度、频率偏差 9.49 弧度/秒——两者初态几乎相同(能量主要由清除角与频率决定,阻抗插入的频率偏差还略低),命运却截然相反。决定分野的不是扰动本身,而是两种限流特性重塑后的势能壁垒高度:圆形限流器的壁垒(临界能量 0.16094)足以接住这个初态,阻抗插入的壁垒(0.07583)接不住。这从反面印证了第五节木桶效应的推广版本——暂态稳定从来不是设备与扰动的一对一较量,而是"初始能量"与"势能壁垒"的赛跑,而壁垒高度由全网最保守的环节决定。

还有一个对工程实用有直接价值的细节:相位跳变案例(A 类)与短路案例(B 类)共享同一个扰动后吸引域——因为扰动结束后网络拓扑与参数复原,稳定性只由清除/跳变后的初态决定。这意味着同一张能量地图可以反复服务于不同扰动类型的校核,规划人员只需为每个目标网络算一次临界能量,就能对整类扰动做快速筛查。

第三,能量平衡的会计核验。对稳定轨迹逐时刻比对"能量下降量"与"阻尼积分量",8 秒记录期内的最大残差为 3.50%(圆形)与 2.04%(阻抗)——能量函数的耗散结构在含限流的全过程中得到数值确认,这也是对第五节那个关键不等式 É = −ωᵀDω 的直接实验检验。

EMT 验证两则:临界能量与判据精度 左:两机基线下的临界能量 Ecr(p.u.)· 右:临界相位跳变——能量判据 vs EMT 实测过渡区间(度) 0 0.05 0.10 0.15 0.20 0.16094 圆形限流器 0.07583 阻抗插入 圆形限流器的暂态稳定裕度约为阻抗插入的 2.1 倍 48 54 60 66 72 60.98 EMT 区间 [60.47,60.55] 52.53 [52.73,52.81] 圆形限流器 阻抗插入 判据误差:圆形 ≤0.85% · 阻抗 ≤0.55% · 绿条厚度经放大以便可见(实际区间宽 0.08°) 数据来源:论文表 II 与第 IV-B/IV-C 节(两机基线:E=1.0 p.u.、X0=0.1618、X12=0.4、H=1s、Dp=10、Imax=1.2 p.u.)。 右侧窄绿条为 EMT 实测稳定/失稳过渡区间,与判据柱几乎重合。B2 案例(40ms 故障)能量比 1.203 倍判据外但实际稳定,体现判据保守性。
图 5 · 临界能量对比与判据-EMT 精度核验(NewdPower 绘制,据论文表 II)

此外,论文还给出了判据保守性随参数的变化规律:在固定电气参数下,阻尼越小或惯量越大,轨迹中"额外耗散"的占比越低,能量估计与真实吸引域的边界越贴合。这为判据的适用场景画出了清晰的画像——低阻尼、大惯量的 GFM 网络(恰是支撑型设备的典型配置)正是能量判据最精确的主场。

八、工程推演:从论文到设计手册的距离

以下推演为本文观点,均基于论文已被验证的结论,但工程落地场景由本文延伸。

推演一:构网型储能电站的站内配置纪律。木桶效应的直接指令是"同站限值一致":多机并联电站应统一各单元的电流限值与限流特性参数,混合配置(新老批次、不同厂商、不同限流策略混跑)的电站应把全网暂态校核的基准设为最弱单元。当前国内构网储能招标多以单机性能(过载倍数、短路电流支撑能力)为考核点,论文提示的下一个层次是"网络级口径":考核对象应从单台设备的限值转向整站串联链路的最弱环节识别——这恰好是能量框架可以批量快速输出的东西。

推演二:并网导则的参数化路径。ENTSO-E 2025 年的 GFM 导则已经把"限流保持电流相量方向"写进了推荐(论文的相位约定正源于此)。本文预期国内构网型标准(构网型储能相关国标与行标正在编制期)会走到同一处:把限流特性从设备私有参数变成并网档案的公开参数——限值、特性曲线形状、激活与退出逻辑,都应可被电网侧工具读取并纳入全网暂态校核。能量框架的"端口特性积分"思想恰好提供了把任意限流曲线翻译成网络势能的标准接口:导则只需要求厂商提交 fk 曲线,校核工具就能自动完成稳定裕度评估。这比要求厂商提交全套控制器源码可操作得多。

推演三:智算中心供电的暂态校核刚需。AIDC 负荷的阶跃式启停(算力任务级秒级摆动)叠加高密度接入弱电网,是 GFM 网络暂态问题的天然温床。当智算园区同时部署 GFM 储能、GFM 不间断电源与 E-STATCOM 时,多 GFM 互联网络的暂态稳定校核无法回避——论文框架给出的快速判据(无需逐案 EMT)适用于园区级供电方案的早期筛选。这与本站此前解读的 GFM E-STATCOM 支撑 AIDC 研究(arXiv:2609.33553,2026-10-03 深度文章)形成互补:前者解决"稳态支撑能力",本文解决"大扰动下会不会散架"。

推演四:规划阶段的 GFM 渗透率扫描。新能源基地外送走廊的 GFM 配比(多少储能按构网运行、限值配多少)此前只能靠逐方案 EMT,成本高到只能抽查。能量判据把单次校核成本压到解代数方程的量级,使"渗透率-限值-惯量-阻尼"四维参数空间的扫描成为可能。《储能产业研究白皮书 2026》预计 2030 年新型储能累计装机将超 3.7 亿千瓦;在这一装机基数下,此类扫描工具的规模化需求会随装机同步放大。

九、行业分析四件套

9.1 产业链价值链与利润池

GFM 产业链可以拆为四段:上游器件(IGBT/SiC 功率模块、薄膜电容、磁件、控制 DSP/FPGA)→中游设备(构网型 PCS、储能系统集成、E-STATCOM 成套)→下游场景(独立/新能源配储储能电站、构网型微电网、AIDC 供配电)→贯穿全链条的并网服务(建模、参数整定、暂态校核、涉网试验)。利润池的重心正在从设备制造段向两端迁移:上游功率器件享受 SiC 渗透与高功率密度化的红利;下游并网服务——恰是本文这类论文最终变现的地方——随 GFM 装机扩大而扩容,且毛利率显著高于硬件集成。当前设备段的构网溢价(同功率 GFM PCS 较跟网型溢价两到四成,行业公开采购口径区间,随项目波动)本质是控制软件与试验认证能力的定价;随着标准统一与竞争者增多,硬件溢价会收敛,校核与服务收费会接棒成为利润池的稳定层。

9.2 竞争格局:用结构指标替代缺失的 CR 数据

GFM 赛道尚无权威机构定期发布 CR3/CR4 集中度数据,本文不引用无法核验的精确 CR 值,改用三个可核验的结构指标刻画格局。第一,下游装机的区域集中:截至 2025 年底新型储能累计装机 1.36 亿千瓦中,华北加西北合计占 60.7%(4413.1 万千瓦+3838.2 万千瓦),内蒙古(2026 万千瓦)、新疆(1880 万千瓦)、山东(1121 万千瓦)居省级前三——而华北、西北恰是构网型需求最强的弱电网区域,GFM 设备商的战场高度集中。第二,技术路线集中:锂离子电池储能占新型储能装机的 96.1%,构网能力的载体天然集中于锂电池 PCS 环节,路线分歧风险低。第三,独立储能占比 51.2% 且持续提升,独立储能业主对 GFM 功能的采购决策更市场化、更重并网校核证据——这利好具备暂态分析服务能力的头部集成商,是集中度向上的边际力量。跟踪 GFM 格局的三个替代指标:电网公司 GFM 采购批次的中标份额、构网相关发明专利的申请人分布、以及涉网试验认证机构的项目量。

9.3 市场规模测算:三档情景

以《储能产业研究白皮书 2026》的 2030 年新型储能累计装机超 3.7 亿千瓦为基数锚点,扣除 2025 年底存量 1.36 亿千瓦,2026—2030 年新增约 2.34 亿千瓦。GFM 渗透率无权威预测,本文以三档情景处理(渗透率为本文假设,非官方口径;新疆、内蒙古等地已对新建储能提出构网能力要求,是情景的现实支撑)。

情景GFM 渗透率(新增口径)GFM 新增容量需求关键假设
保守15%约 3510 万千瓦构网要求限于弱电网省份的强制配比,现货价格波动抑制功能溢价支付意愿
基准30%约 7020 万千瓦主力输电走廊沿线大储普遍按构网配置,GFM 溢价收敛至一成五上下
乐观45%约 10530 万千瓦构网国标落地且 AIDC 园区供电规模化采用,GFM 成为大储默认形态
2026—2030 年 GFM 新增容量需求三档情景 基数锚点:白皮书 2030 年新型储能累计 3.7 亿千瓦 − 2025 年底存量 1.36 亿千瓦 = 新增 2.34 亿千瓦 · 渗透率为本文情景假设 0 3500 7000 10500 14000 3510 保守 15% 7020 基准 30% 10530 乐观 45% 单位:万千瓦 · 测算:新增装机 23400 万千瓦 × 渗透率(本文情景假设)· 基数来源:《储能产业研究白皮书 2026》与国家能源局 2026-01 发布会数据 注意:容量口径不含存量改造与 AIDC 供电等场景外需求,渗透率非官方预测。
图 6 · GFM 新增容量需求三档情景测算(NewdPower 绘制)

三档情景对应的年化 GFM 设备与服务市场(按 PCS 及成套价值量区间折算)差异显著,且情景之间的差距主要由政策变量驱动——构网国标的落地时点、弱电网省份强制配比的范围、以及现货市场对惯量与调压类辅助服务的定价进度。对设备商而言,这组情景的启示是:GFM 市场的贝塔来自储能总量,阿尔法来自渗透率斜率,而渗透率斜率握在标准制定者手里。

9.4 价值链上游风险

四类上游风险值得纳入评估。第一,功率半导体供给与价格:IGBT/SiC 模块占 PCS 成本的比重高,SiC 产能爬坡节奏与车规级需求挤占直接影响 GFM 溢价空间能否守住。第二,电芯价格传导:储能系统价格随电芯价格波动剧烈,GFM 功能溢价在系统总价下行周期中容易被稀释,设备商需要在合同结构上保护软性价值。第三,标准碎片化风险:国内构网标准仍在编制期,若各省并网细则对限流特性、惯量参数的要求各行其是,设备商将面对参数版本爆炸,规模效应受损——论文式的"端口特性标准化接口"是化解此类风险的技术方案。第四,学术-工程转化断层:本文解读的这类框架论文要变成电网侧批量使用的工具,需要经过商用软件集成、参数辨识方法、以及与现行稳定导则的衔接——转化链条上任何一环滞后,都会推迟渗透率曲线的陡峭化。

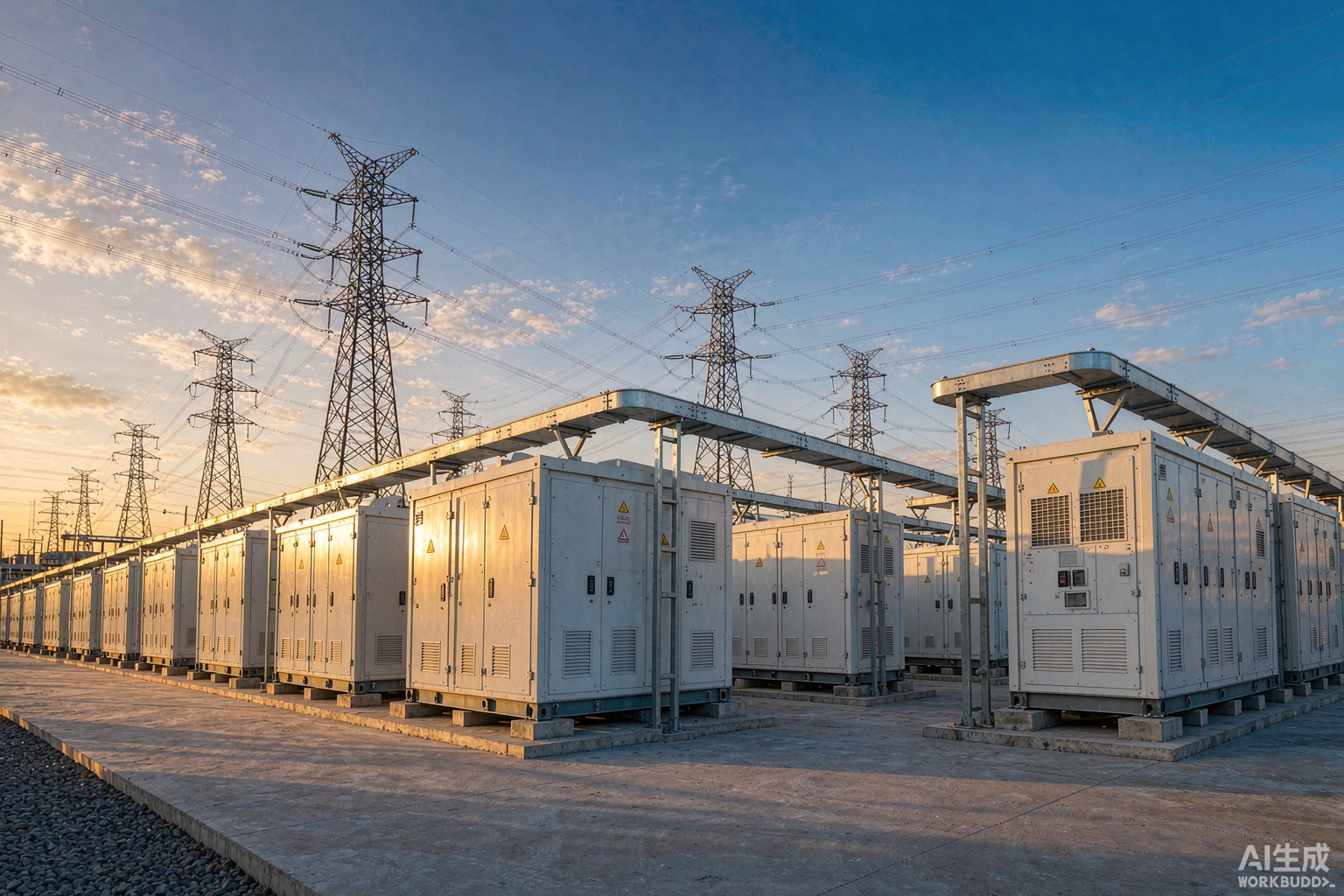

户外构网型储能电站,成排的白色电池舱与功率变换舱体,背景为输电线路
图 7 · 构网型储能电站:电力电子设备的网络化暂态稳定是新电网的核心命题(NewdPower 绘制)

十、边界与局限

论文的边界与本文的边界需要分开陈述。

论文自身的边界有四。其一,模型域边界:分析建立在准稳态相量模型上,忽略电磁暂态与网络电阻(无损网络假设),适用于角度稳定问题的机理分析与快速校核,不能替代详细 EMT 在次同步振荡、谐振等问题上的作用——论文的 EMT 验证限定了扰动类型为相位跳变与三相短路。其二,限流相位约定:结论依赖纯感性端口特性(与 ENTSO-E 导则一致),其他相位策略(如文献中分析的电阻性行为)需要另行扩展。其三,同时限流的电压自由度:全限流状态下的电压漂移问题框架本身不解决,需要调压机制配合。其四,规模验证:理论构造对任意台数 GFM 成立,但论文的数值验证只到两机;大规模网络上的计算可行性(KCL 消元的数值求解、UEP 搜索的维数灾难)是从论文到工具之间尚待补齐的工程距离。

本文的边界有三。其一,行业分析部分的市场情景为本文假设,渗透率三档无官方预测支撑,容量测算依赖白皮书基数,敏感性已在表中列明。其二,GFM 溢价与并网服务毛利率的表述基于公开采购与行业口径的区间观察,未经逐单核验。其三,工程推演(站内配置纪律、导则参数化、AIDC 校核、渗透率扫描)为本文观点,论文仅提供了其赖以成立的科学基础,落地节奏受标准与市场环境制约。

十一、结论与观察指标

把整篇论文放回一个更大的图景里:电力系统一百年的暂态稳定分析传统,建立在同步机的能量结构之上;新能源与储能换来的低惯量电网,正在用构网型变换器重建这套能量结构。这篇论文的贡献是补上了其中一块关键的砖——限流这个所有 GFM 都绕不开的自保机制,据论文表述,被无损地编进了网络能量函数,经典直接法因此得以完整地迁移到变换器网络。判据与 EMT 实测误差小于 0.85%、能量会计残差小于 3.5%,加上作者承诺公开仿真模型,这项工作已具备从论文走向工具的关键初始条件。

三个物理结论值得带走的读者复述:一、限流改变的不是稳定性的分析方法,而是势能的形状——方法可以继承,形状必须重算;二、木桶效应——全网的暂态稳定上限由限值最低的那台机决定,单点升级无效;三、圆形限幅器与阻抗插入之间存在角度稳定裕度与电压调节能力之间的结构性权衡,没有两全的免费午餐。

后续观察指标建议跟踪五个:一、该论文的期刊发表版本及审稿修改(arXiv v1 之后的关键演进);二、作者团队配套的公开 EMT 模型与后续网络级(多机)扩展工作;三、国内构网型储能标准(国标/行标)中对限流特性参数化的处理方式;四、弱电网省份(新疆、内蒙古、西藏)新建储能项目招标中 GFM 技术条款对限值与暂态校核的要求演化;五、商用电力系统分析软件(PSS/E、PowerFactory、国内综合稳定程序)对 GFM 网络级能量判据的集成动态——工具落地之日,就是这项研究开始大规模兑现工程价值之时。
